Statistik erstellen

Statistik erstellen

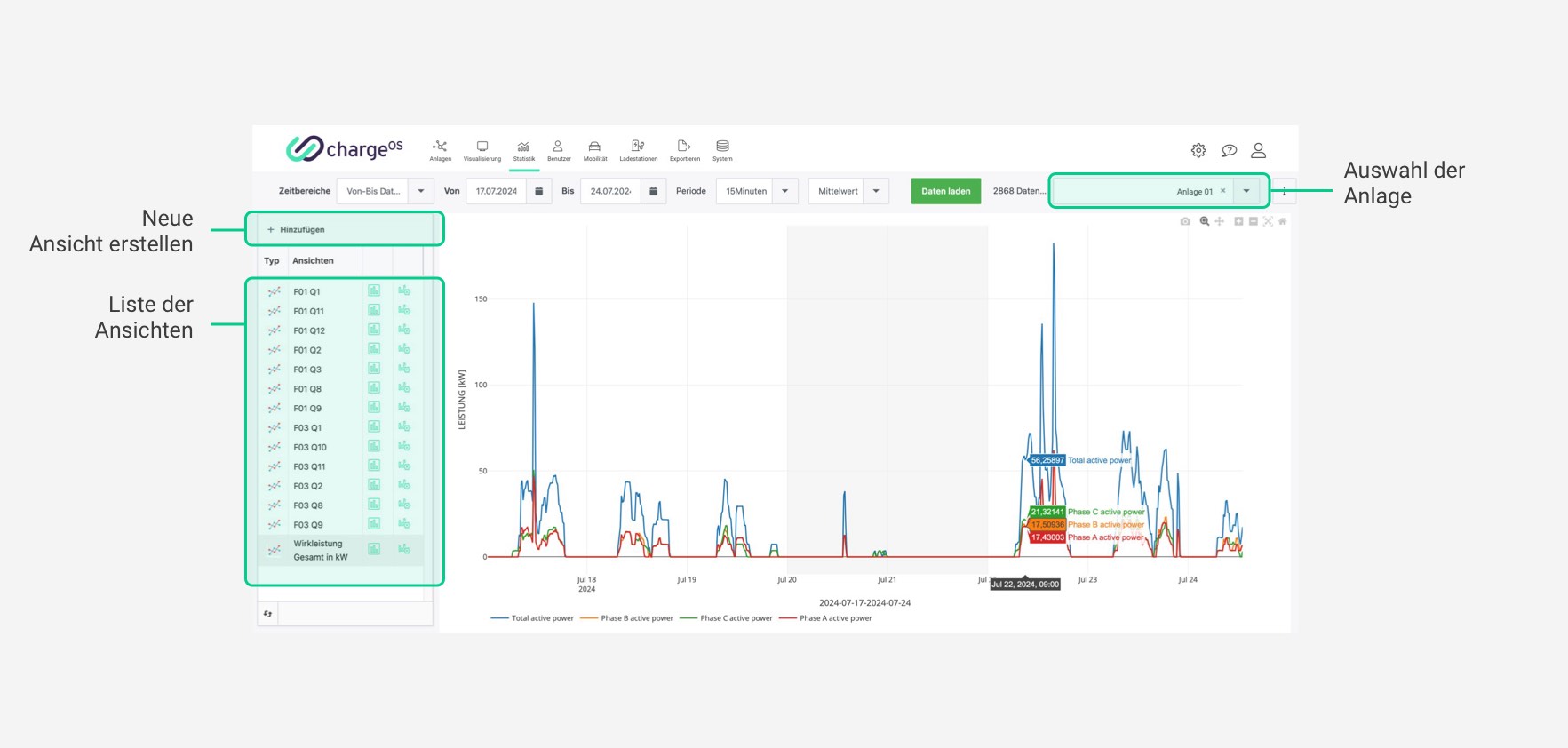

Bei einer bestehenden Anlage können Sie Statistikansichten erstellen, die den zeitlichen Verlauf eines Wertes darstellen. Dazu gehen Sie im Hauptmenü auf “Statistik” und wählen gegebenenfalls die gewünschte Anlage aus. Um eine neue Ansicht hinzuzufügen, klicken Sie auf “+ Hinzufügen” oberhalb der Liste der Ansichten.

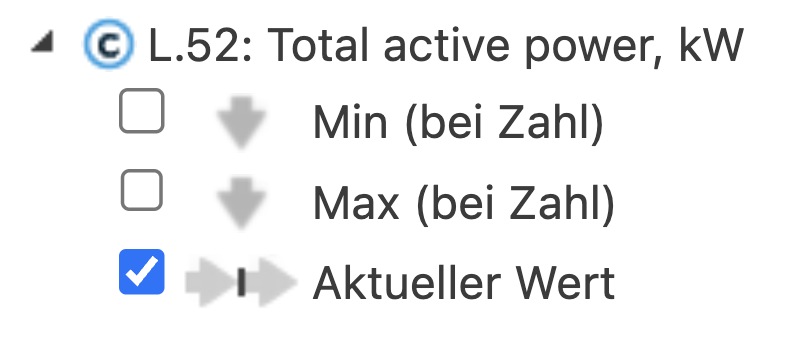

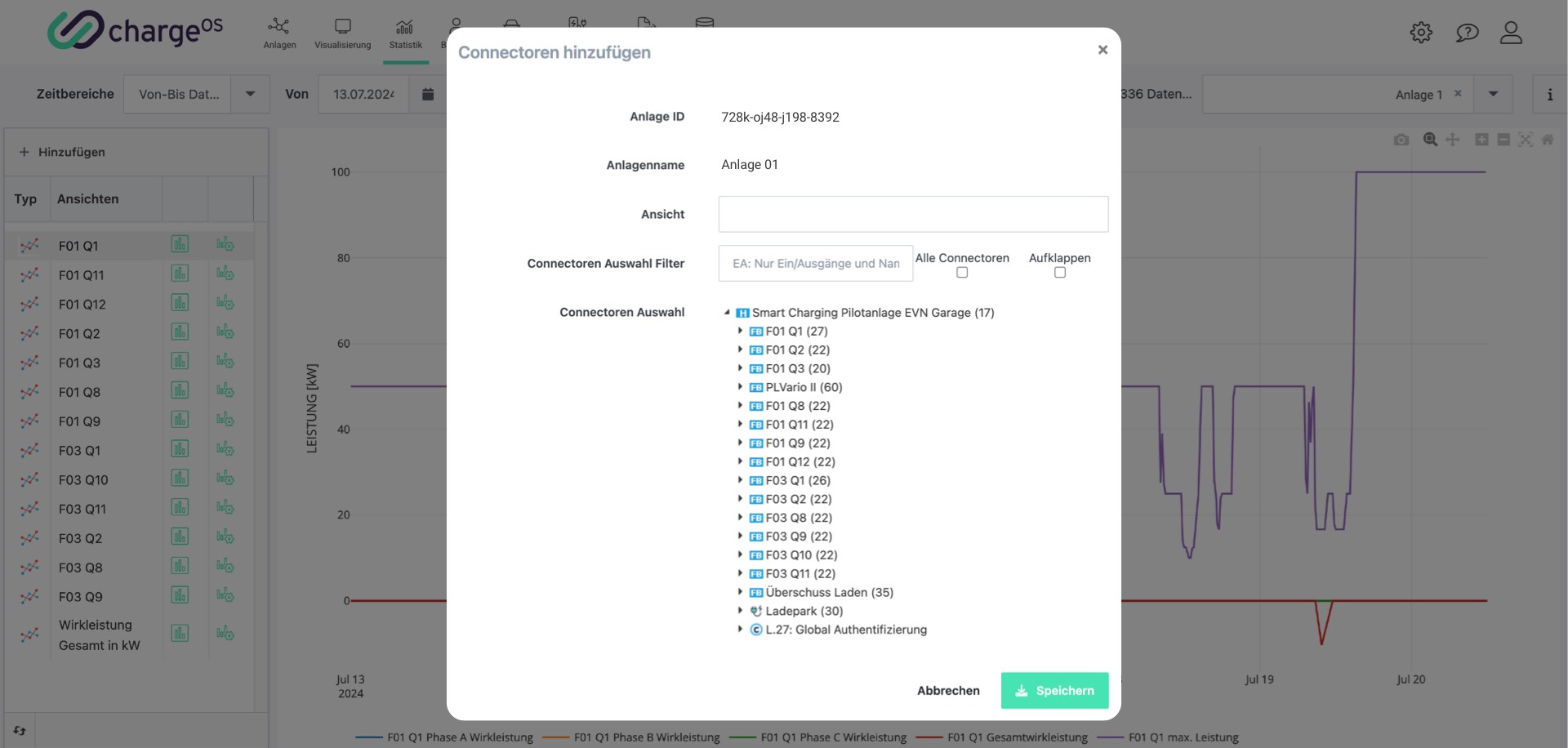

Nun erscheint ein Fenster, in dem Sie den Titel der Statistik und die Connectoren (Parameter) zur Aufzeichnung der Anlage auswählen können. Die Connectoren wählen Sie aus, indem Sie innerhalb der Baumstruktur zu dem gewünschten Connector navigieren und dessen Checkbox anklicken. Hier ein Beispiel einer Steuerung für Ladeinfrastruktur: der Wert der gesamten Wirkleistung. Es ist möglich, mehrere Werte auszuwählen, um sie in der Ansicht in Kombination miteinander abzubilden. Danach auf "Speichern" klicken.



Ausgewählter Connector für die Abbildung von der gesamten Wirkleistung der Anlage.

Nach dem Speichern erscheint die Ansicht in der Liste. Beim Klick auf den Listeneintrag werden die Daten geladen und das Diagramm gerendert. Die aktive Ansicht kann man je nach Bedarf unterschiedlich anpassen.

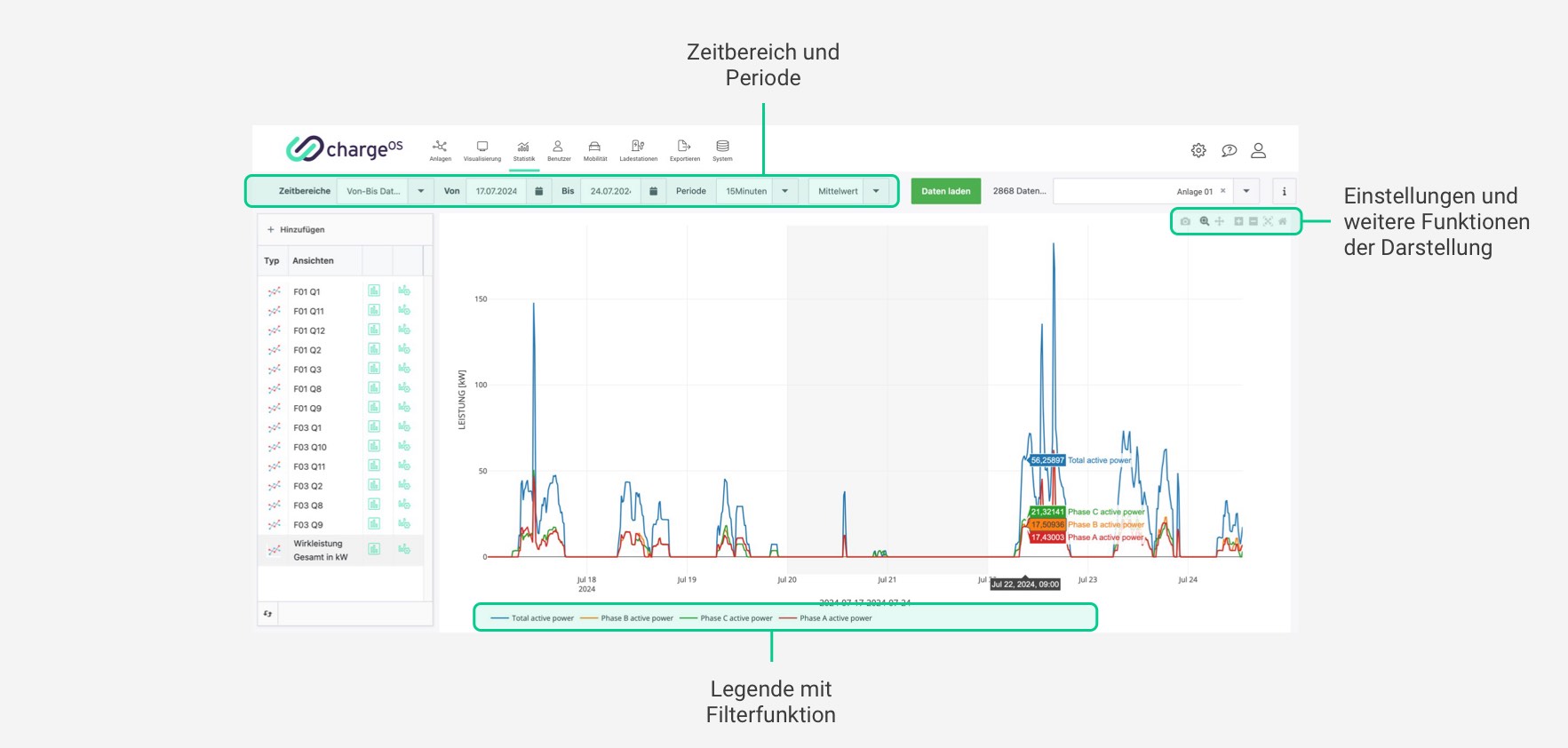

Im oberen Bereich der Arbeitsfläche kann der Zeitabschnitt für das Diagramm, sowie die Zeitperiode gewählt werden. Zusätzlich können Sie in der Ansicht selbst die Connectoren mittels der Legende mit Filterfunktion unterhalb des Diagramms ab- und zuschalten.

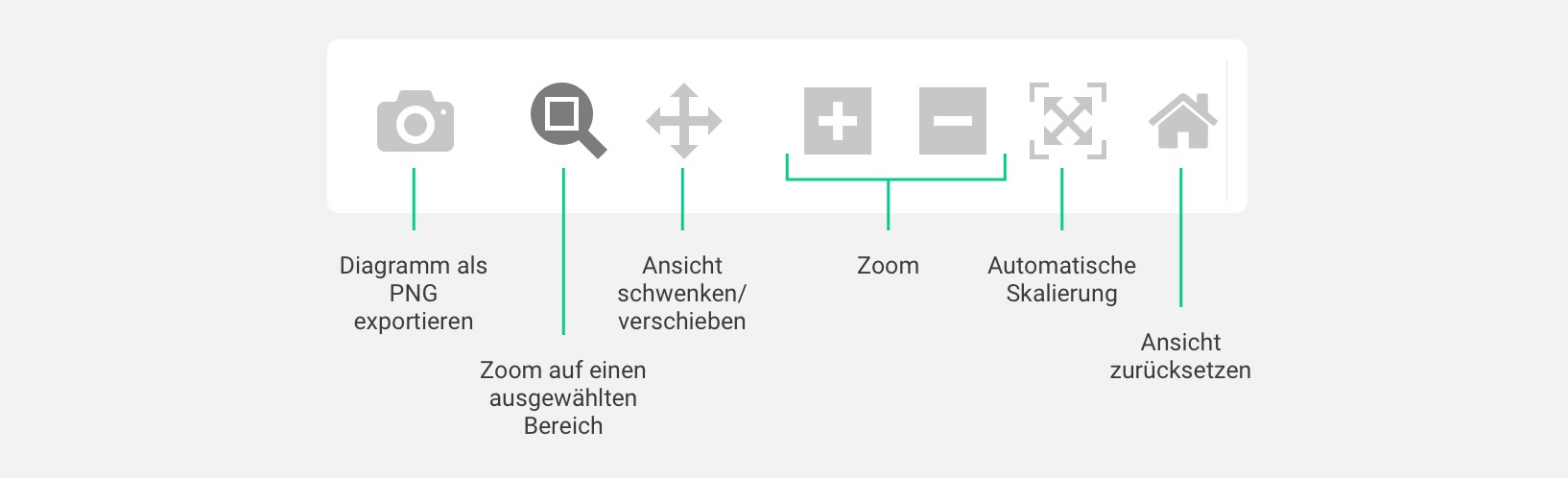

Die Ansicht kann mit der Funktionsleiste oben rechts manipuliert werden.

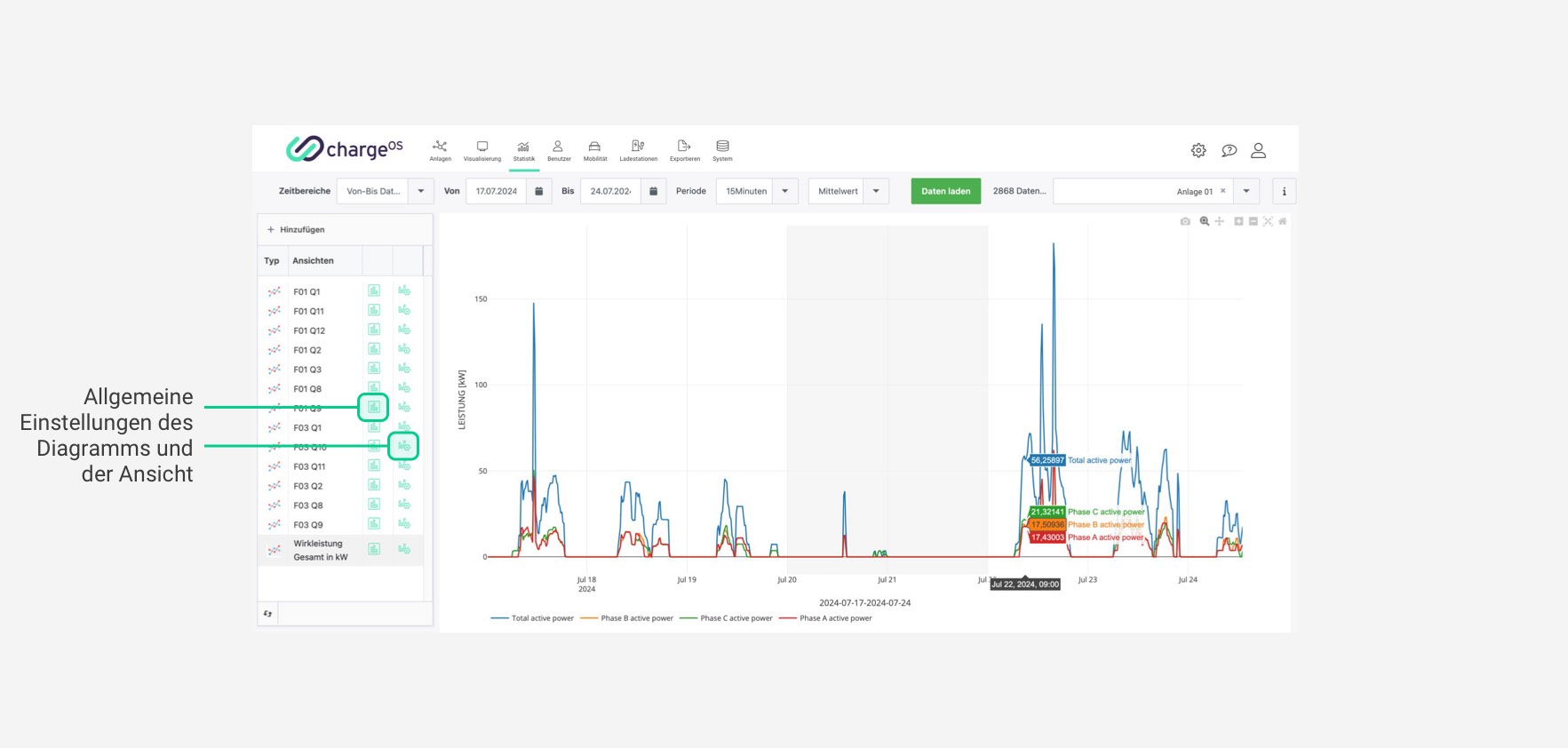

In der Liste der Ansichten sind bei jedem Eintrag rechts zwei Icons. Mit diesen kann die Ansicht und das Diagramm bearbeitet werden. Sie können Einstellungen der Ansicht bearbeiten oder Connectoren hinzufügen, entfernen oder bearbeiten.

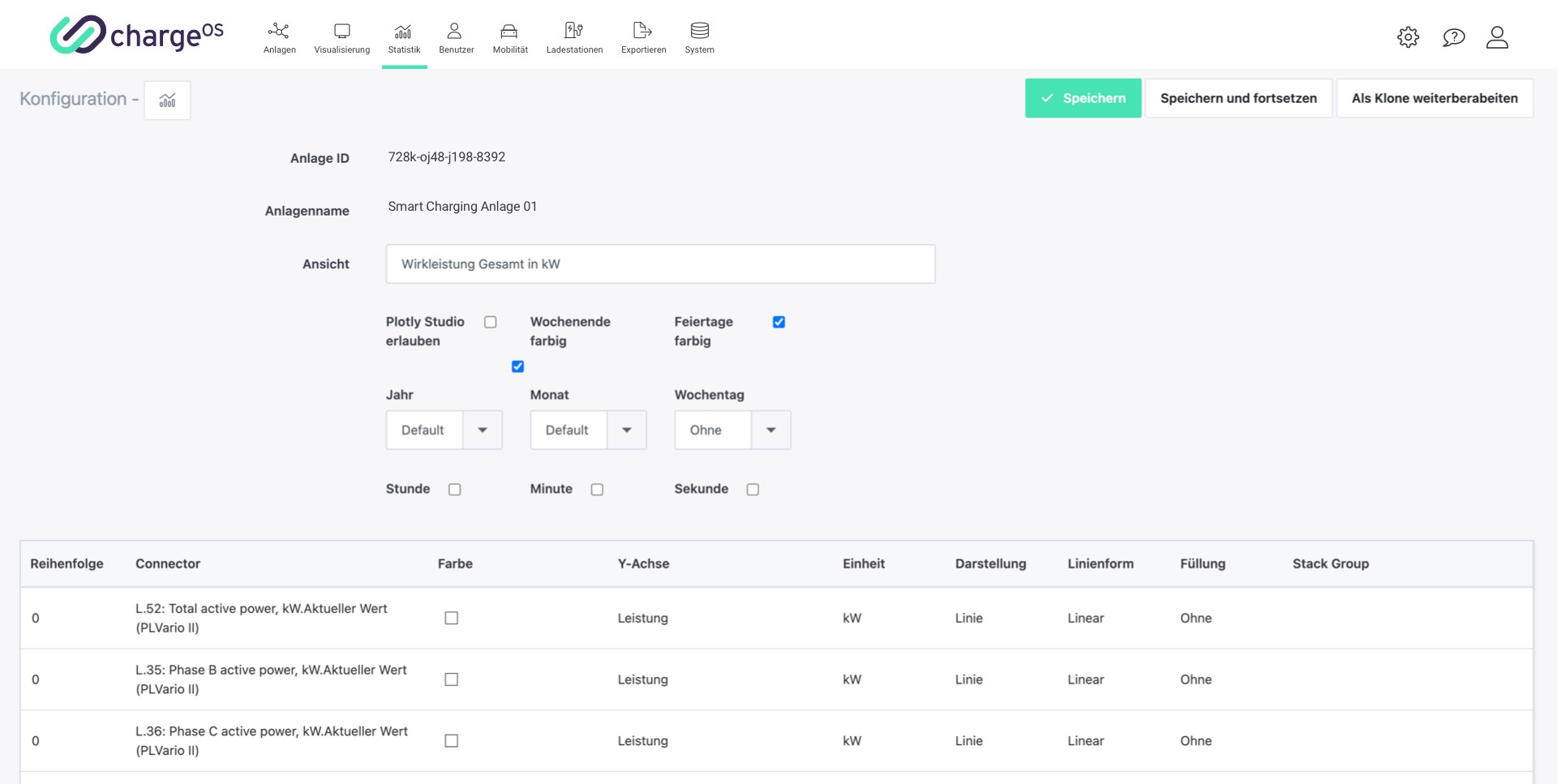

Im Einstellfenster werden die aufgezeichneten Parametern der Statistik aufgelistet. Zum Ändern muss vorher beim Parameter auf "Bearbeiten" geklickt werden. Hier können beim Parameter folgende Sachen eingestellt werden: Reihenfolge, Farbe, Y-Achse, Darstellung, Periode, Methode, Differenz, Kumulieren, Exportname.

  Einstellungen der Ansicht:



 Einstellungen des Diagramms:


Reihenfolge: Hiermit kann bei mehreren Parametern die Reihenfolge der Auflistung festgelegt werden. z.B. 1, 2 usw.

Farbe: Legt die Farbe des Diagrammsfest. Hier kann manuell eine Farbe im Farbspektrum festgelegt werden, ins Textfeld eine Farbe geschrieben werden z.B. Red, oder ein Farbcode eingefügt werden z.B. #ff0000

Y-Achse: Legt die Beschriftung der Y-Achse fest z.B. Temperatur [°C]

Darstellung: Ändert die Art des Diagramms z.B. Linien+Punkte, Balken, Stapel usw.

Periode: Ist der Intervall, in dem ein neuer Wert des Parameters angezeigt wird z.B. Sekunden, Tag, Monat

Methode: welcher Wert aus dem vergangenen Intervall genommen wird z.B. Mittelwert, Maximalwert

Differenz: Zeigt anstatt des Wertes die Differenz der aufeinander folgenden Werte an

Kumulieren: Addiert die aufeinanderfolgenden Werte

Export Name: gibt dem Diagramm des Wertes einen Namen z.B. Vorlauftemperatur [°C]

Nach dem Einstellen der Statistik muss Speichern geklickt werden, damit die Änderungen übernommen werden. Des Weiteren kann mit Löschen ein Parameter aus der Statistik gelöscht werden.
