Ladestationen

Ladestationen

Ladestationen auf der Plattform

Ladestationen sind Geräte, die Elektroautos mit Strom beladen. Diese können einen oder mehrere Ladepunkte haben. Ladestationen sind in der Regel stationär, können aber auch tragbar sein. Ihre Ladestationen können Sie entweder in der Visualisierung oder unter dem Hauptmenüpunkt “Ladestationen/Ladestationen” einsehen und steuern.

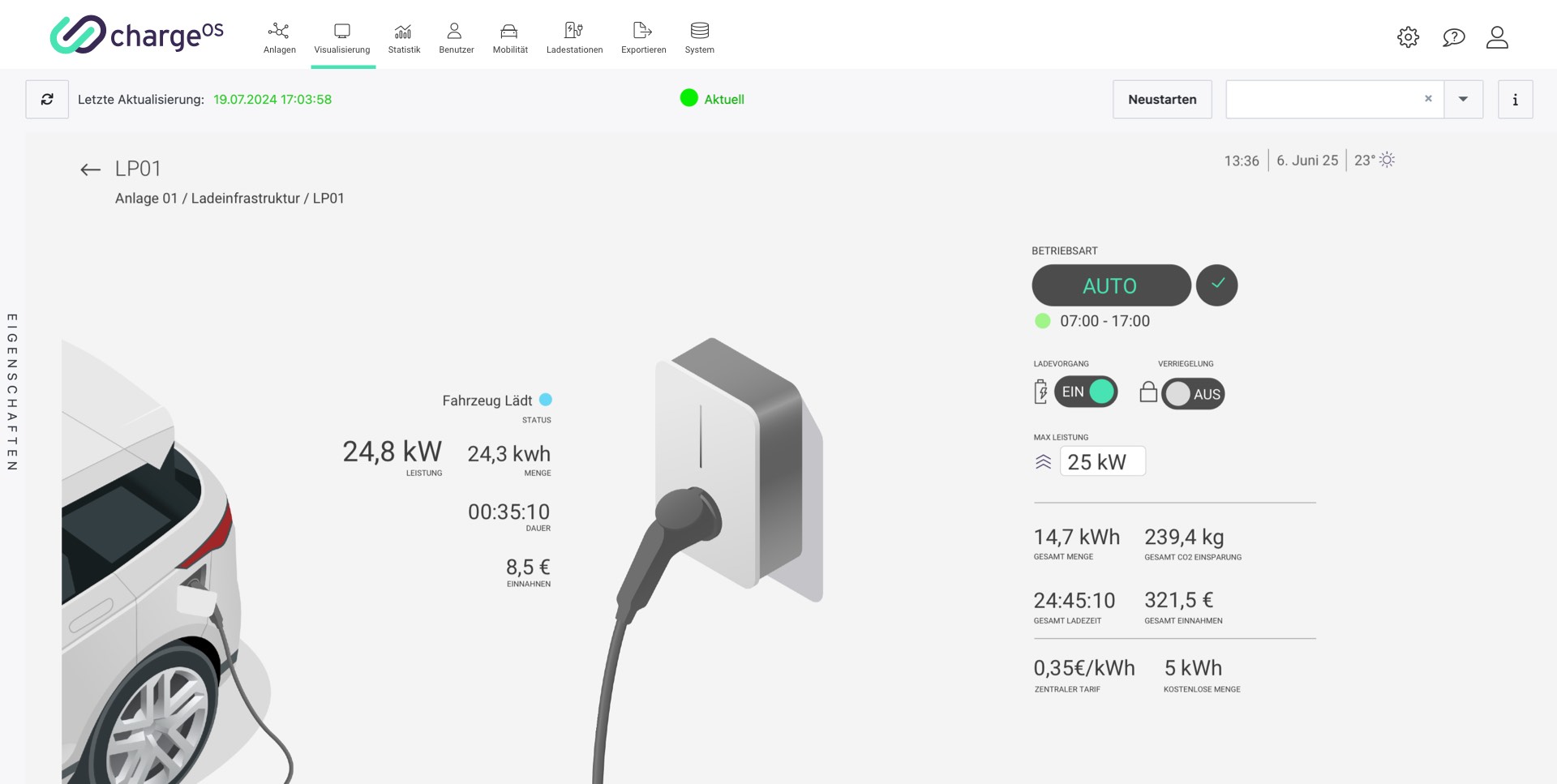

Detailansicht einer Ladestation in der Visualisierung

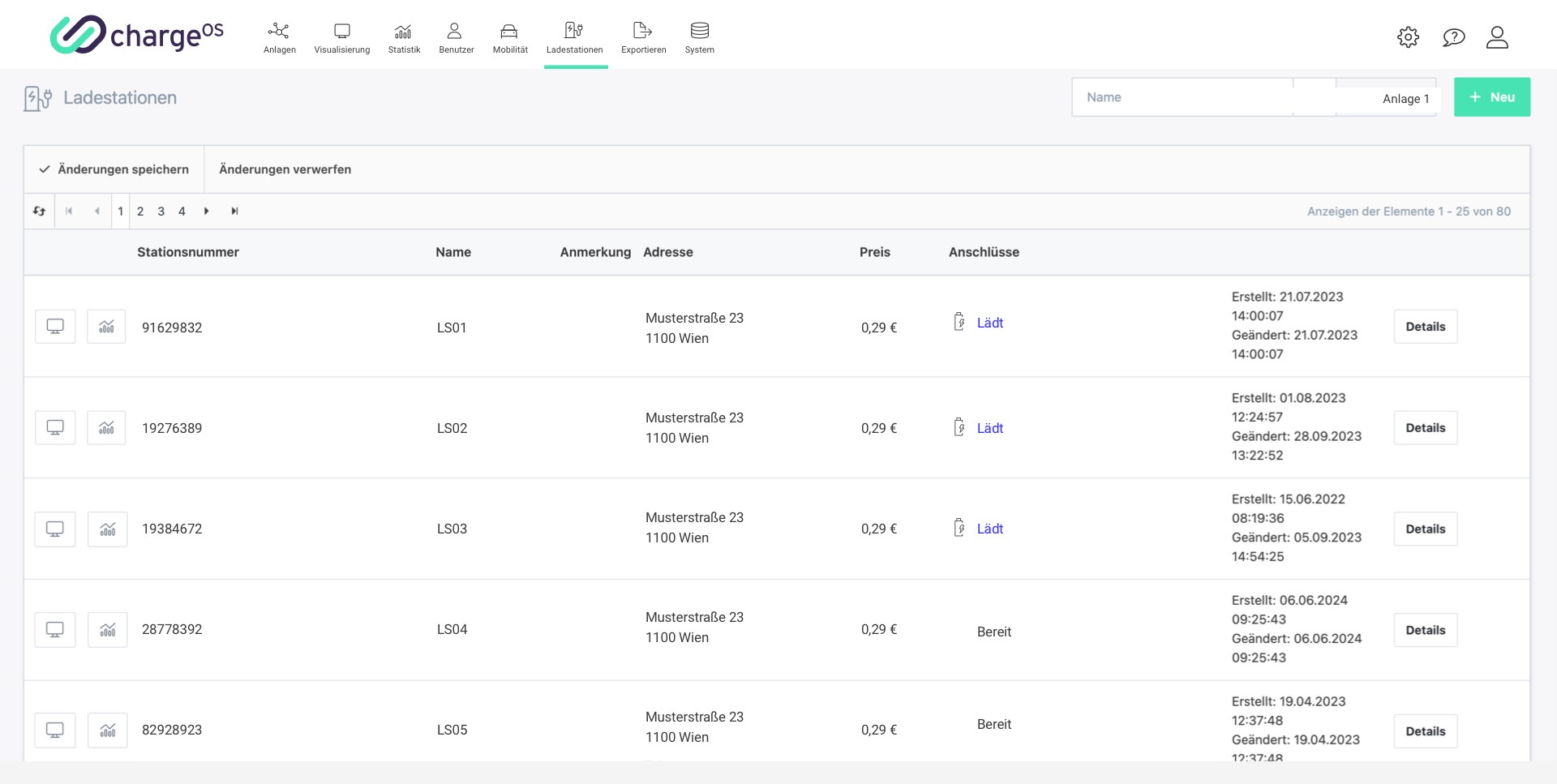

Liste mit Ladestationen unter dem Hauptmenüpunkt Ladestationen/Ladestationen

Ladestationen Übersicht

Unter dem Hauptmenüpunkt Ladestationen/Ladestationen werden alle Ladestationen und deren Standorte angezeigt. Die Ladestationen müssen per OCPP entweder mit dem Multiserver oder mit dem Controller verbunden werden für das Monitoring.  Für die jeweiligen Ladestationen werden die aktuellen Zustände angezeigt:
  1. Frei: Kein Fahrzeug ist gerade angeschlossen
  2. Verriegelt: Ein Fahrzeug ist angeschlossen, lädt aber nicht
    1. Lädt: Ein Fahrzeug lädt gerade
  3. Nicht Verfügbar: Die Ladestation hat einen Fehler oder ist nicht mehr verbunden

Konfiguration

Standardmäßig werden Ladestationen von uns konfiguriert und zur Anlage hinzugefügt. Die folgende Beschreibung soll den Benutzern ein Grundverständnis bieten.

Netzwerk

Damit die Ladestation mit chargeOS kommunizieren kann, muss eine Internetverbindung hergestellt werden. Üblicherweise wird die Ladestation per LAN oder WLAN an Ihr Netzwerk angeschlossen. Dies erfordert die Eingabe der SSID (Netzwerkname) und des Netzwerkpassworts. Eine Internetverbindung über ein mobiles Netzwerk ist ebenfalls möglich.

OCPP

OCPP-Einstellungen ermöglichen chargeOS die Identifizierung der Ladestation im System und beinhalten andere Parameter, die eine korrekte Anbindung gewährleisten.

Eine detaillierte Anleitung zur Konfiguration einer Keba-Ladestation finden Sie unter diesem Link.

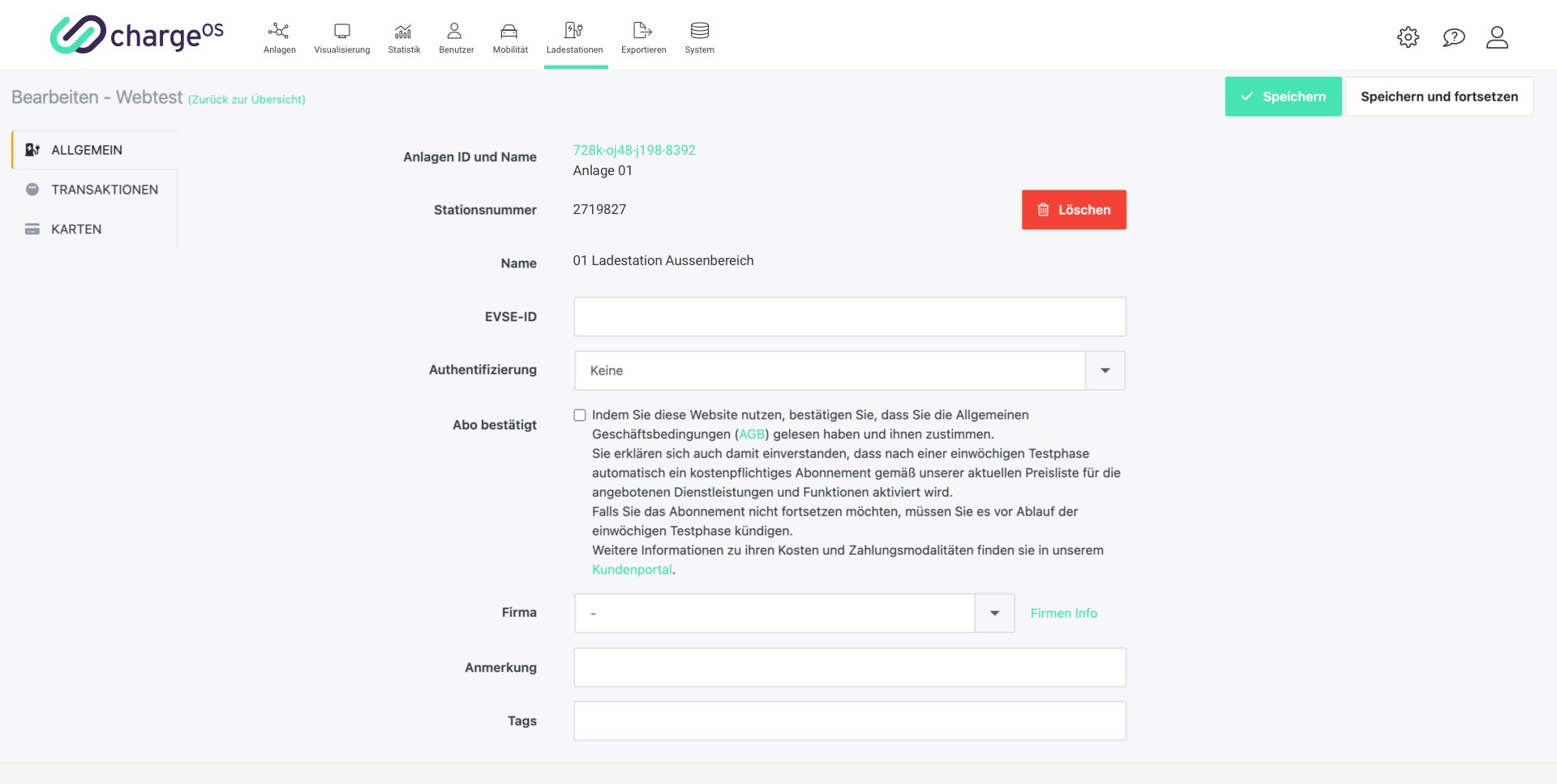

Ladestation Detailansicht mit Untermenü links

Allgemeine Einstellungen

Jede Ladestation ist auf der Plattform einer Anlage zugewiesen und hat eine Stationsnummer, die zur Identifikation der Einheit dient. Der Name der Ladestation ist beim Anlegen frei wählbar und dient hauptsächlich der besseren Erkennbarkeit in der Ladestationen-Liste. Diese Parameter sind fest eingestellt und können nachträglich nicht geändert werden. Idealerweise werden bei der Inbetriebnahme der Anlage alle Ladestationen vorhanden sein. Falls Sie jedoch eine neue Ladestation hinzufügen wollen, befolgen Sie diese Anleitung.

Transaktionen

Hier befindet sich eine Liste mit allen aufgezeichneten Einträgen von getätigten Ladevorgängen auf dieser Ladestation. Jede Transaktion beinhaltet folgende Informationen:
  1. Ladestation: Abgebildet wird der Name der Station und der konkrete Ladepunkt.
  2. Transaktions-ID: Eine einzigartige Nummer der Transaktion.
  3. Start: Hier werden das Datum, die Tageszeit, der Zählerstand (in kWh) und die Karte festgehalten.
  4. Stop: Diese Spalte beinhaltet dieselben Angaben wie „Start“.
  5. Ergebnis: Eine Zusammenfassung des abgeschlossenen Ladevorgangs mit Angaben zur geladenen Energiemenge sowie zur Ansteck- und Ladedauer.

Karten

Unter „Karten“ werden die RFID-Karten und Badges gelistet, die mit dieser Ladestation verbunden sind. Auch hier können bestehende Karten bearbeitet und neue hinzugefügt werden. Um eine neue Karte hinzuzufügen, klicken Sie auf das „+Hinzufügen“-Feld rechts über der Liste.
