Installation und Inbetriebnahme vom Würth Controller mit Würth Zähler
Lieferumfang:
• Würth Controller
• Optional: Würth Zähler
• Quick-Guide zur Inbetriebnahme von Controller und Zähler
• Detaillierte Anleitung zur Inbetriebnahme des Controllers
• Klappwandler
• Anlagenkarte (für den Anlagenbetreiber zur Aktivierung der Anlage auf der Plattform)
• Controller-Lizenz (für den Elektriker zur Aktivierung des Controllers)
Dieser Lieferumfang bezieht sich auf die Lösung mit Würth Controller und Würth Zähler. Wenn Sie ausschließlich den Würth Controller bestellen, umfasst die Lieferung nur die Würth Controller sowie die Stationskarten mit PIN und Stationsnummer.
Die Anleitung für die Inbetriebnahme ohne Zähler, fangen Sie die Anleitung bei Kapitel 3 an.
Inbetriebnahme des Controllers im Überblick: Nachdem die Zähler im Schaltschrank montiert wurden, werden diese konfiguriert. Dabei sind folgende Schritte erforderlich: Über den WLAN-Access-Point des Zählers wird zunächst die Ersteinrichtung durchgeführt. Daraufhin wird der Würth Controller montiert und konfiguriert. Anschließend erfolgt die Registrierung der Lizenz, gefolgt von der Anbindung der Würth Zähler. Nachfolgend finden Sie eine schrittweise Beschreibung des gesamten Prozesses.
Die gelieferten Geräte arbeiten mit hohen elektrischem Strom und erfordern eine sachgemäße Installation. Für einen sicheren und störungsfreien Betrieb ist es unbedingt erforderlich, dass die Montage vor Ort von einer entsprechend qualifizierten Fachkraft durchgeführt wird.
1. Montage des Controllers und der Zähler
1.1 Vor der Montage
Fotografieren Sie den Aufkleber auf der Rückseite des Controllers, da dieser nach der Montage auf der Hutschiene nicht mehr sichtbar ist und halten Sie die Lizenz bereit.
1.2 Montage
Montieren Sie den Zähler auf der Hutschiene und schließen Sie ihn an die Stromzufuhr an. Stellen Sie sicher, dass am Montageort eine Internetverbindung für den Zähler verfügbar ist. Schließen Sie alle Komponenten gemäß dem Schaltplan an. Die Installation muss von einer Elektrofachkraft durchgeführt werden. Detaillierte Anweisungen zur Installation und Inbetriebnahme sowie technische Angaben entnehmen Sie bitte der ausführlichen Benutzeranleitung.
2. Inbetriebnahme des Würth Controllers
2.1 Access Point aktivieren
Deaktivieren Sie die mobile Datenverbindung auf Ihrem Gerät. Drücken Sie den WiFi-Taster ca. 2 Sekunden lang. Die Status-LED 2 beginnt innerhalb von etwa 5 Sekunden rot zu blinken – der Access Point ist nun aktiv. Verbinden Sie sich mit dem WLAN.
2.2 Zugriff auf die Benutzeroberfläche
Öffnen Sie einen Browser und geben Sie http://192.168.255.1 ein.
2.3 Ersteinrichtung durchführen

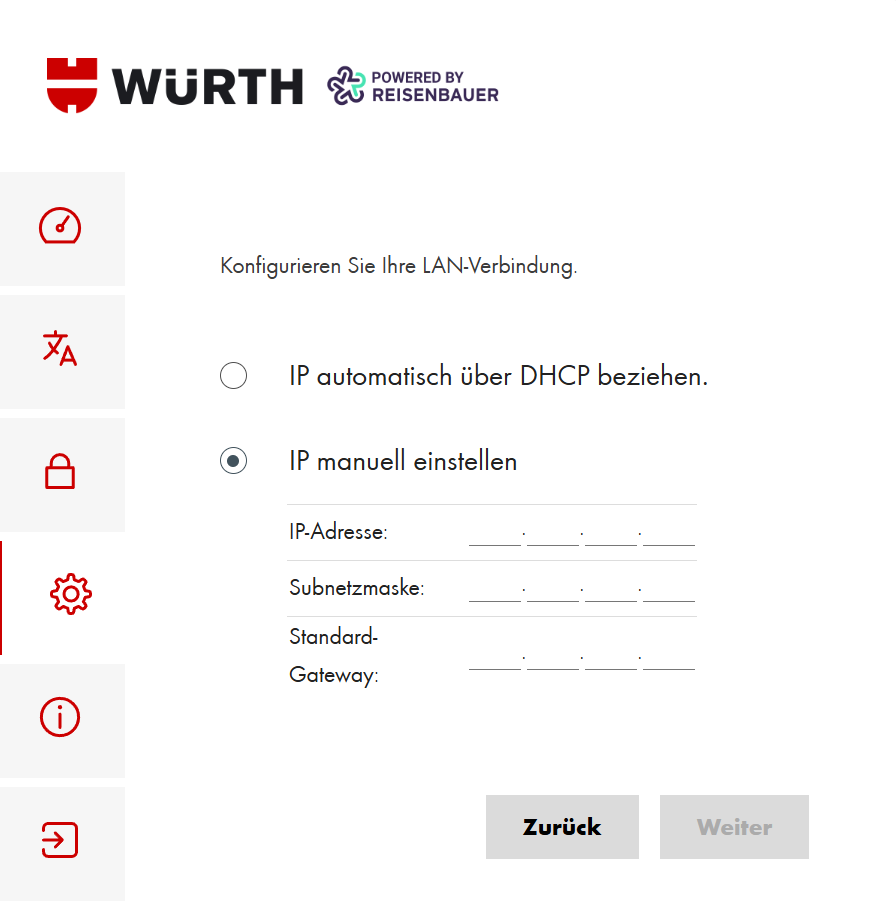

Klicken Sie auf „Jetzt einrichten“. Geben Sie das Initialpasswort 123 ein und legen Sie anschließend ein eigenes Passwort fest. Folgen Sie den Anweisungen auf dem Bildschirm, um den Würth Zähler vollständig zu konfigurieren. Vergeben Sie beim Setup eine statische IP Adresse.
Neues Passwort sicher aufbewahren!
2.4 Lizenzcode eintragen
Beim Einrichten werden Sie aufgefordert, den Lizenzcode einzugeben. Sie können ihn per QR-Code scannen und einfügen oder alternativ manuell eingeben.
2.5 Neustart nach der Einrichtung
Nach dem erfolgreichen Einrichten befindet sich der Zähler in Ihrem Netzwerk. Starten Sie ihn nach der Einrichtung neu und wiederholen Sie Kapitel 2 für die restlichen Würth Zähler.
3. Inbetriebnahme des Würth Zählers
Die Inbetriebnahme der Würth-Zähler erfolgt auf dieselbe Weise wie die des Würth-Controllers (Schritte 2.1 bis 2.3). Lediglich Schritt 2.4 entfällt. Zusätzlich sind am Würth-Zähler folgende Einstellungen vorzunehmen.
3.1 Modbus Konfiguration

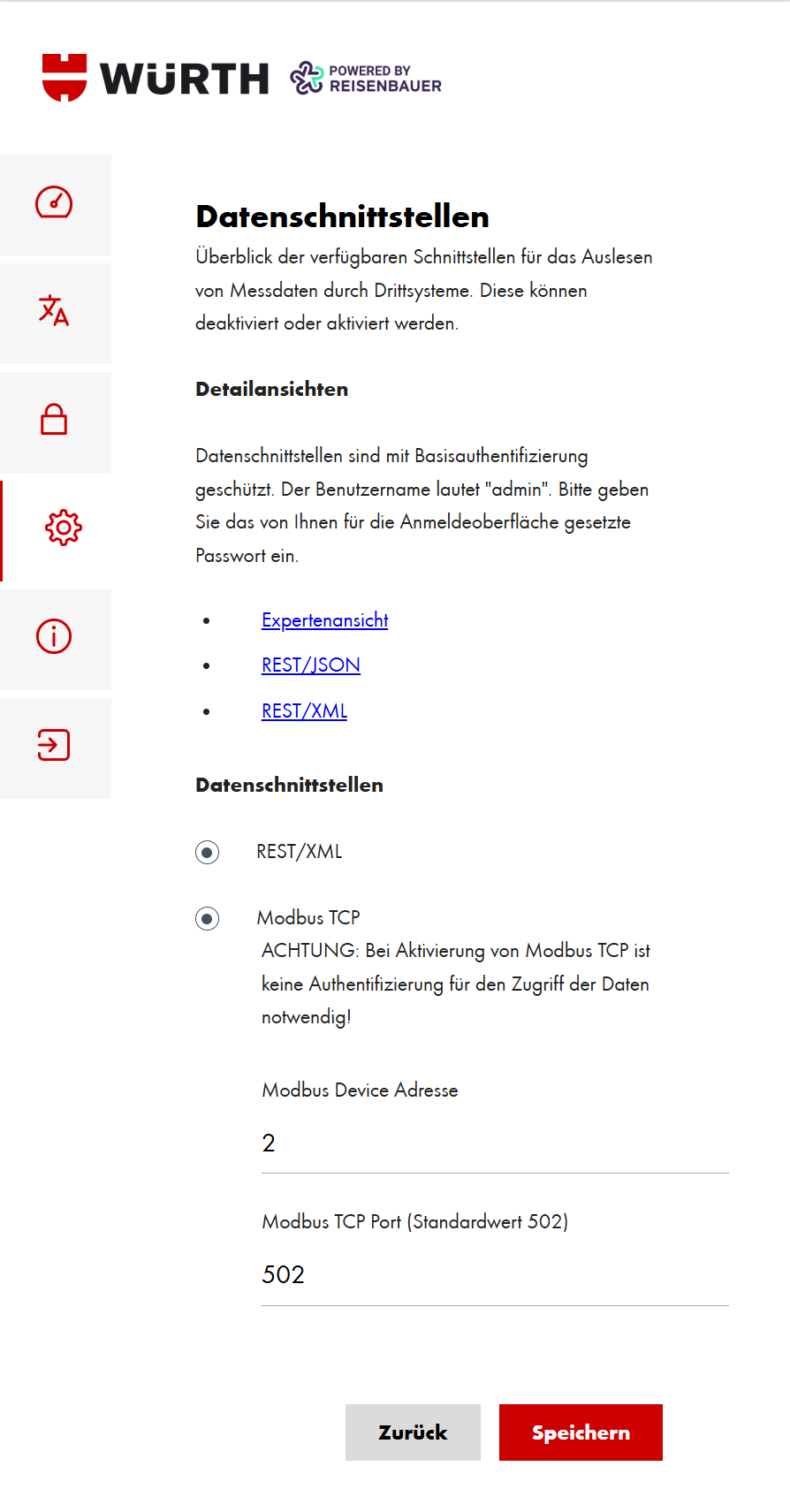

Navigieren Sie nach dem Setup zu Einstellungen / Datenschnittstellen. Aktivieren Sie Modbus TCP und stellen Sie die Modbus Device Adresse je nach der Anzahl der vorhandenen Würth Zähler ein, wobei die Adresse 1 für den EM Controller reserviert ist (d.h. Würth Zähler 1 = Adresse 2, Würth Zähler 2 = Adresse 3, etc.). Der Modbus TCP Port muss 502 sein (Standardwert)
3.2 Neustart nach der Einrichtung
Nach dem erfolgreichen Einrichten befindet sich der Zähler in Ihrem Netzwerk. Starten Sie ihn nach der Einrichtung neu und wiederholen Sie Kapitel 2 für die restlichen Würth Zähler.
4. Abschließende Schritte Würth Controller
Öffnen Sie einen Browser und geben Sie die IP Adresse des Controllers (http://192.168.255.1) oder die schon statisch eingestellte IP ein. Navigieren Sie zu Einstellungen/Zusätzliche Geräte, tragen Sie die statischen IP-Adressen der Würth Zähler ein. Tippen Sie auf Speichern/Neustart und gehen danach wieder in die Zusätzlichen Geräte. Wenn die Zähler korrekt erkannt sind, leuchten die Statusanzeigen Grün.
4.4 Abschluss der Inbetriebnahme
Benachrichtigen Sie den Anlagenbetreiber über den Abschluss der Inbetriebnahme. Der Anlagenbetreiber soll sich anschließend auf der Plattform registrieren und eine Besitzanfrage für die Anlage stellen. Wenn die Lizenznummer korrekt eingetragen ist, wird der Anlagenbetreiber nach Freigabe der Besitzanfrage die Ladestationen sehen.
5. Aktivieren des Controllers auf der Plattform
Bevor Sie mit dem Prozess beginnen: Stellen Sie sicher, dass der Controller und Zähler korrekt installiert und eingeschaltet wurden. Für eine erfolgreiche Verbindung mit unserem System müssen die ausgehenden Ports 50000 (TCP), 123 (UDP) und 80 im Netzwerk geöffnet sein.5.1 Registrierung
Gehen Sie zu wuerth.charge-os.com und registrieren Sie sich.
5.2 Hinzufügen des Controllers
Loggen Sie sich ein und drücken Sie auf „Besitzanfrage“.
Geben Sie die ID und den PIN ein und klicken auf Speichern.
5.3 Konfiguration des Controllers
Gehen Sie auf: wuerth.charge-os.com/erste-schritte und folgen Sie der Anleitung.
Bei der Ersteinrichtung des Controllers wurden alle Zähler bereits hinzugefügt. Nach der Aktivierung der Anlage auf der Plattform sollten Sie in der Visualisierung bereits die Echtzeitdaten Ihrer Zähler sehen.
