1. Netzbezug: Gesamtleistung minus PV-Bezug.
2. Bezug: Gesamt bezogene Energiemenge in MWh.
3. Lieferung: Gesamt eingespeiste Energiemenge in MWh.

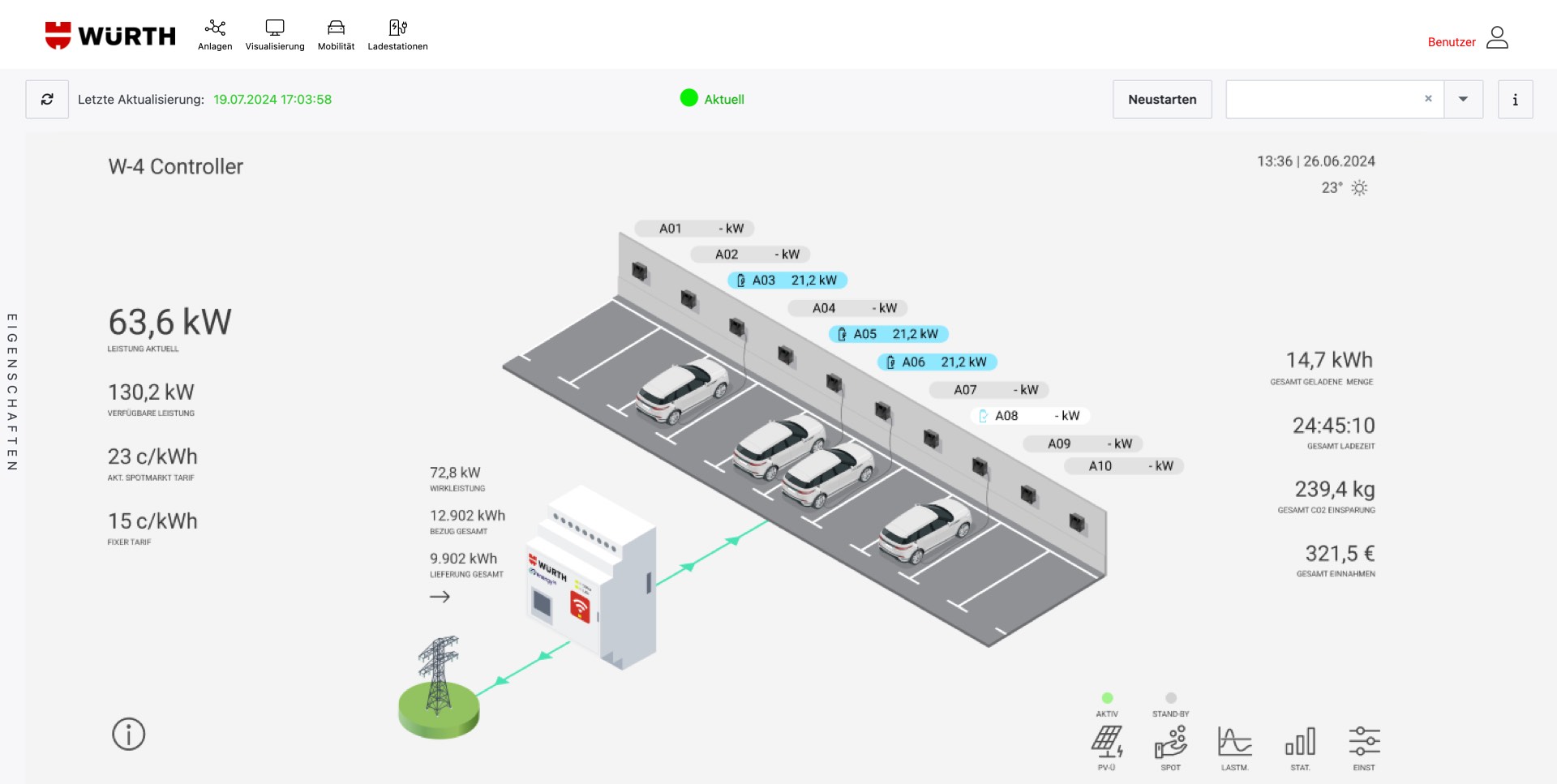

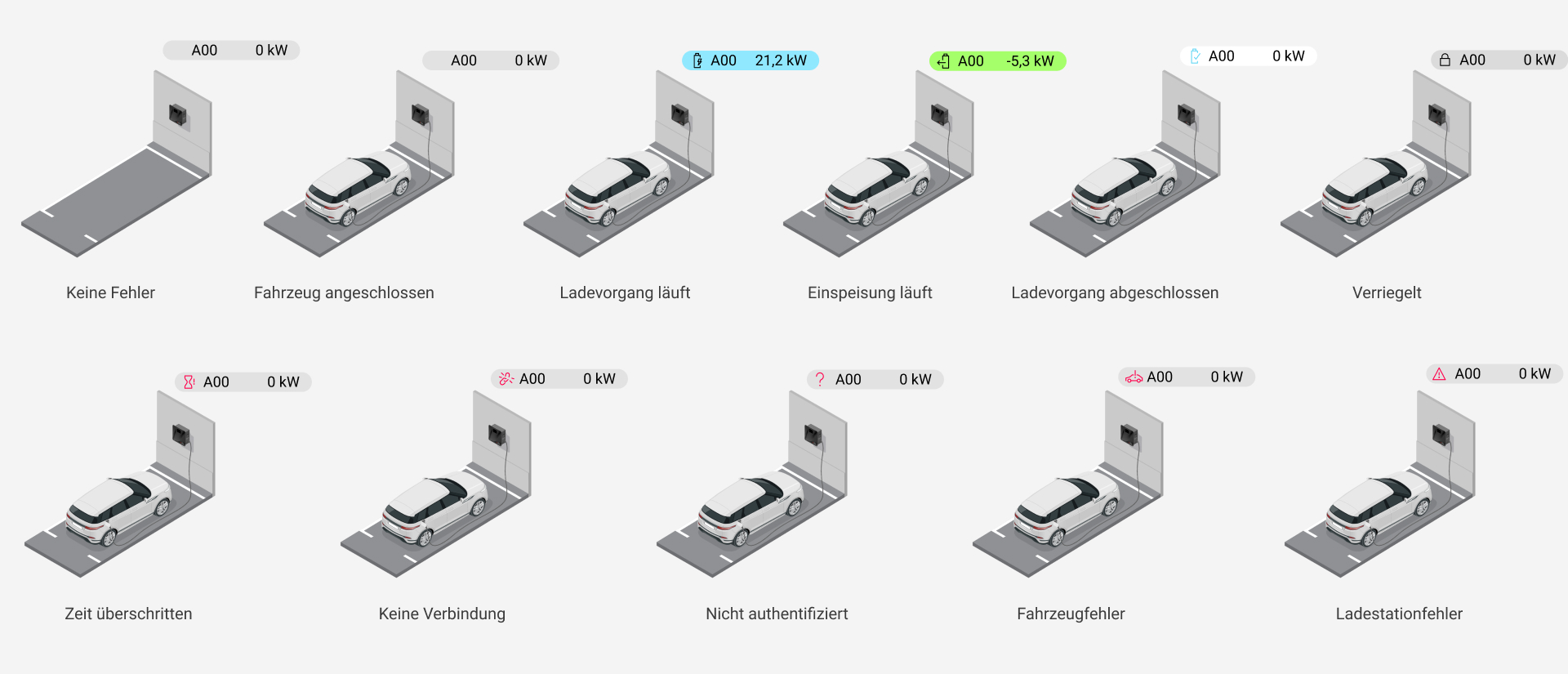

Wenn kein Auto angeschlossen ist und die Ladestation fehlerfrei funktioniert, wird der Parkplatz als leer dargestellt. Die Statusanzeige über dem Ladepunkt hat einen grauen Hintergrund, und die Leistung wird mit 0 kW angezeigt. Sobald ein Auto angeschlossen wird, erscheint das Fahrzeug in der Visualisierung. Während des Ladevorgangs wechselt der Hintergrund der Statusanzeige zu Blau und zeigt zusätzlich ein Ladesymbol an. Je nach Ladepunkt-Status ändern sich Farbe und Symbol der Statusanzeige entsprechend. Eine vollständige Übersicht der Statusfarben und Symbole finden Sie, wenn Sie auf das Info-Symbol (i) unten links in der Visualisierung klicken.

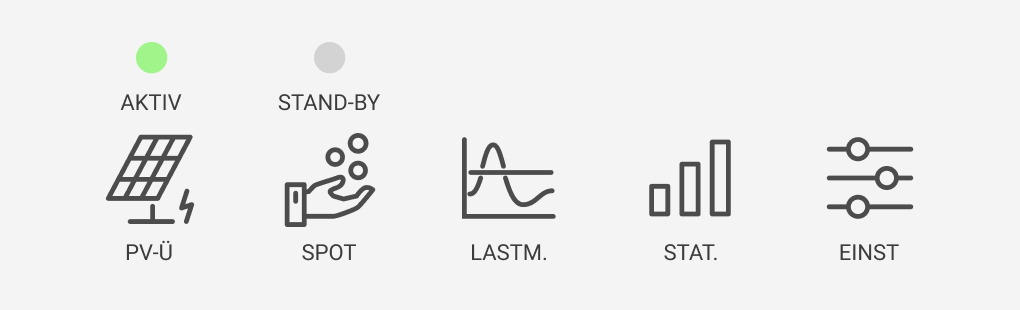

1. Grün: Strom wird aus dem PV-Überschuss oder dem Spotmarkt bezogen.
2. Inaktiv: Die Funktion ist deaktiviert.
3. Standby: Funktion ist aktiv, aber derzeit wird kein Strom bezogen.
4. Aktiv: Strom wird aktuell bezogen.

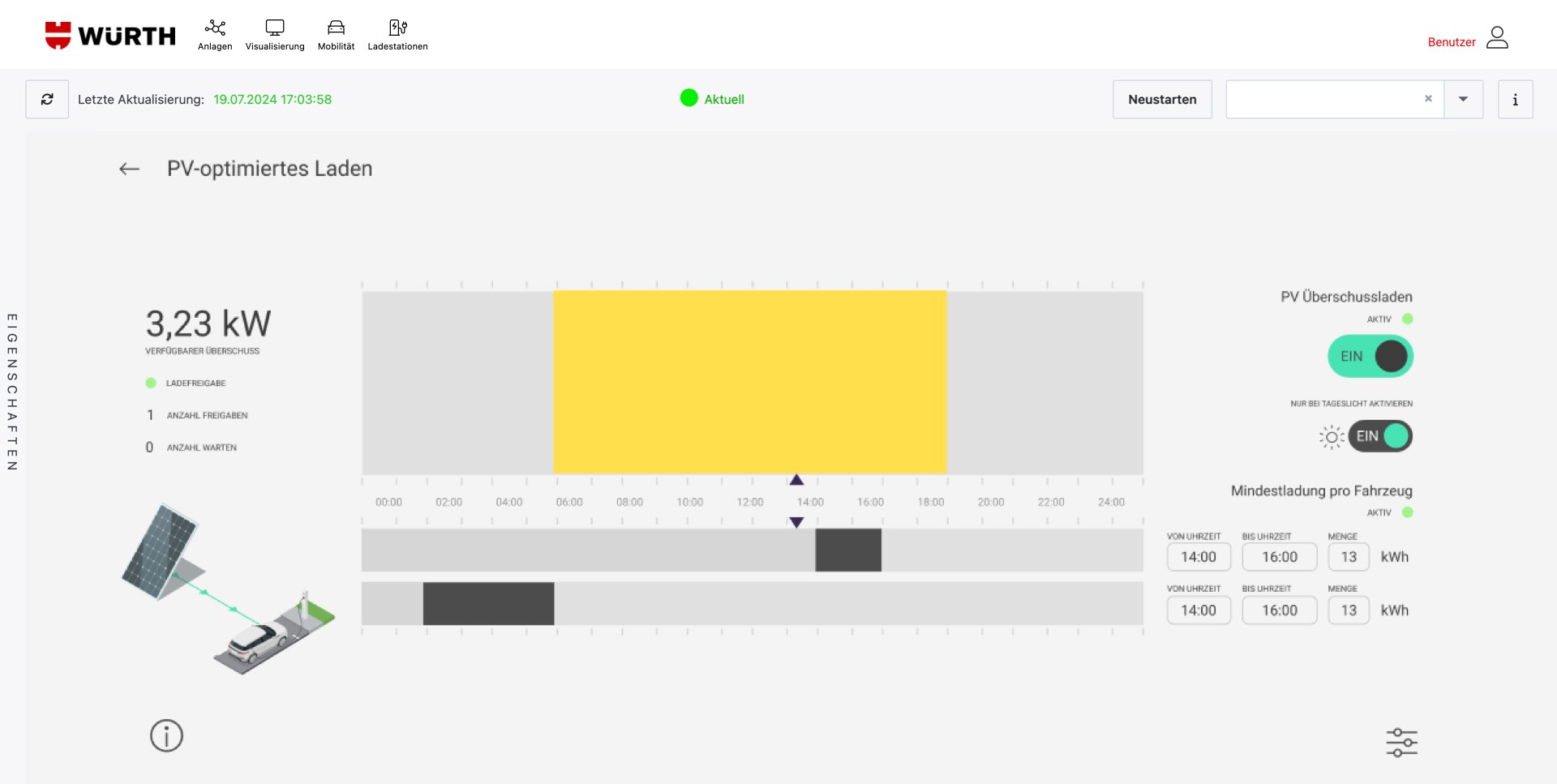

PV-optimiertes Laden

1. Verfügbarer Überschuss: Links wird der aktuell verfügbare PV-Überschuss angezeigt. Dieser entsteht, wenn die PV-Anlage mehr Strom produziert, als verbraucht wird. Der Schwellenwert für die Aktivierung von PV-Überschuss-Ladevorgängen kann mittels Klick auf das Einstellungssymbol unten rechts bestimmt werden.
2. Schalter “PV-Überschussladen”: Aktiviert das Laden von angeschlossenen Fahrzeugen ausschließlich mit PV-Überschuss.
3. Schalter “Nur bei Tageslicht aktivieren”: Deaktiviert das PV-Überschussladen zwischen Sonnenuntergang und Sonnenaufgang, um bei Dunkelheit normal zu laden. Die Tageslichtzeit wird als gelber Balken angezeigt.
4. Mindestladung Pro Fahrzeug: Es können zwei Zeitperioden festgelegt werden, in denen eine Mindestlademenge pro Fahrzeug geladen wird, auch wenn Netzstrom verwendet werden muss. Um diese Zeitperioden festzulegen, stellen Sie die Anfangs- und Endzeiten sowie die garantierte Lademenge ein.
5. Das Icon rechts unten führt zu den Einstellungen des Schwellenwerts für die Aktivierung von PV-Überschussladevorgängen.

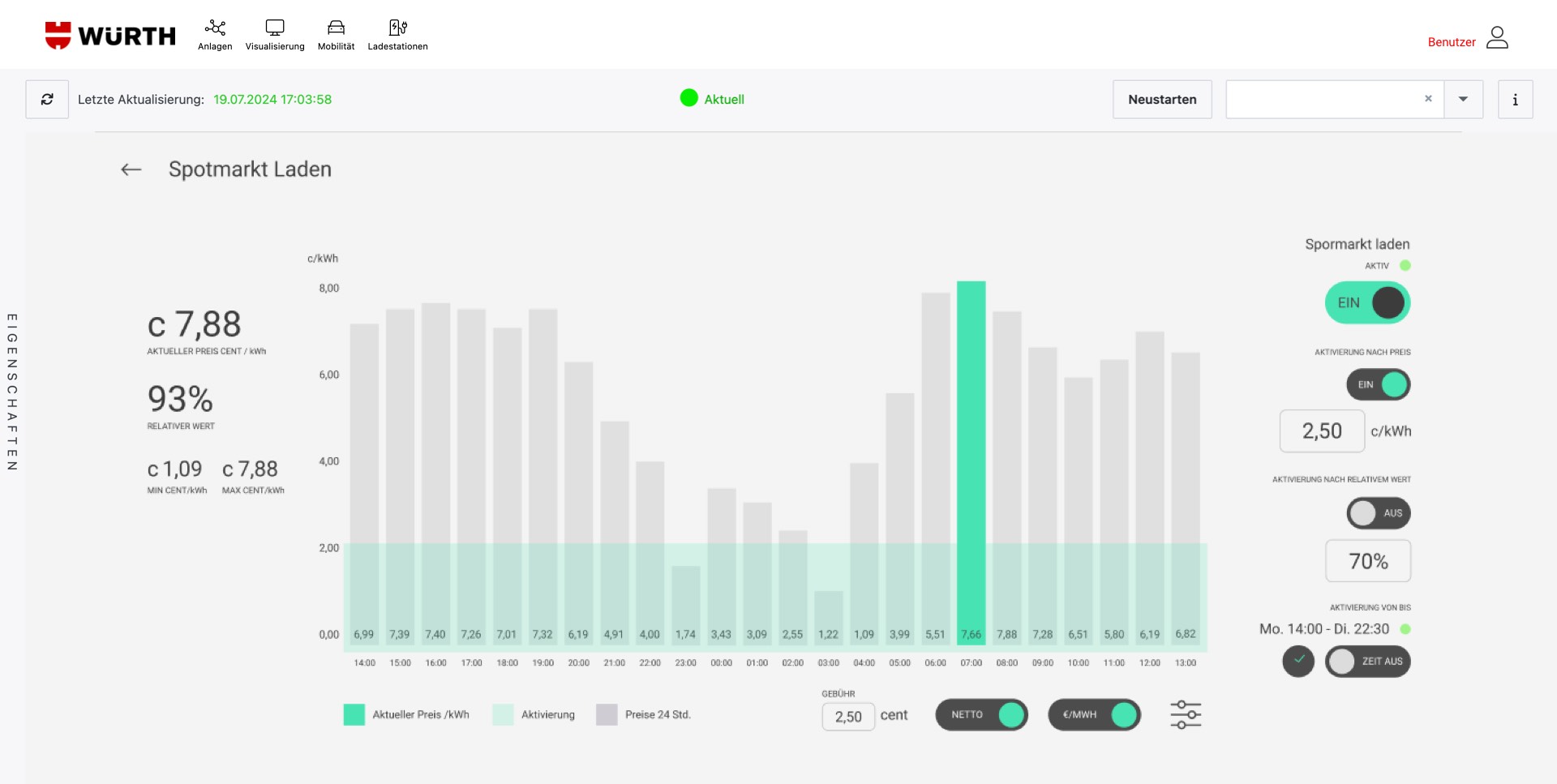

Spotmarkt-Laden

Linker Bereich:

1. Aktueller Preis: Preis pro Stunde auf der aWATTar-Strombörse.

2. Relativer Wert: Prozentsatz des aktuellen Preises im Vergleich zum Höchstpreis der letzten 24 Stunden.
3. Min/Max: Zeigt den niedrigsten und höchsten Preis de​​​​r letzten 24 Stunden.


1. Balkengrafik mit stündlichen Tarifen: Hier werden Strombörsenpreise exkl. Ust. für Österreich EPEX Spot AT (60 min, Day Ahead) angezeigt. Der aktuelle Tarif wird mit dem türkisfarbenen Balken dargestellt. Das transparente Rechteck dass über den Preisbalken platziert ist stellt die Preisschwelle für den Strombezug aus dem Spotmarkt.

2. Links, unterhalb der Grafik befindet sich die Legende für die Balkengrafik

3. Rechts unterhalb der Grafik befindet sich ein Icon mit dem sich die Preiseinstellungen aktivieren lassen. Diese Einstellungen sin die Einheit (Cent/kWh oder €/MWh) und Umsatzsteuer (Netto/Brutto). Hier kann auch eine feste Gebühr hinzugefügt werden.


1. Spotmarkt laden: Aktiviert das Laden nach Spotmarktpreisen. Sie können nach einem Preis oder dem relativen Wert der letzten 24 Stunden steuern.
2. Aktivierung nach Preis: Laden erfolgt, wenn der vorgegebene Preis erreicht wird.
3. Aktivierung nach relativem Wert: Laden erfolgt, wenn der relative Preiswert erreicht wird.
4. Aktivierung von bis: Zeitliche Steuerung des Ladens. Standardmäßig ist die Zeitsteuerung für alle Zeiten aktiv, kann aber individuell angepasst werden.


Lastmanagement

1. Verfügbare Leistung: Zeigt die aktuell verfügbare Gesamtleistung, berechnet aus der maximal möglichen Leistung abzüglich des Gebäude- und Ladeinfrastrukturverbrauchs.
2. Gebäudeverbrauch: Aktueller Stromverbrauch des Gebäudes, ohne Ladeinfrastruktur.
3. Max Gesamtleistung: Maximale Leistung, die aus dem Netz bezogen werden kann, und Grundlage für das Lastmanagement. Dieser Wert kann mittels dem Eingabefelt rechts von der Grafik bestimmt werden.
4. Ladeinfrastruktur gesamt: Zeigt die aktuelle Leistung aller Ladevorgänge, aufgeschlüsselt nach priorisierten und nicht-priorisierten Vorgängen.
5. Dynamische Leistungsbegrenzung: Aktiviert automatisch die Leistungsregelung, um die Netzbereitstellung bei hoher Auslastung zu optimieren. Es wird empfohlen, diese Funktion immer aktiviert zu lassen.

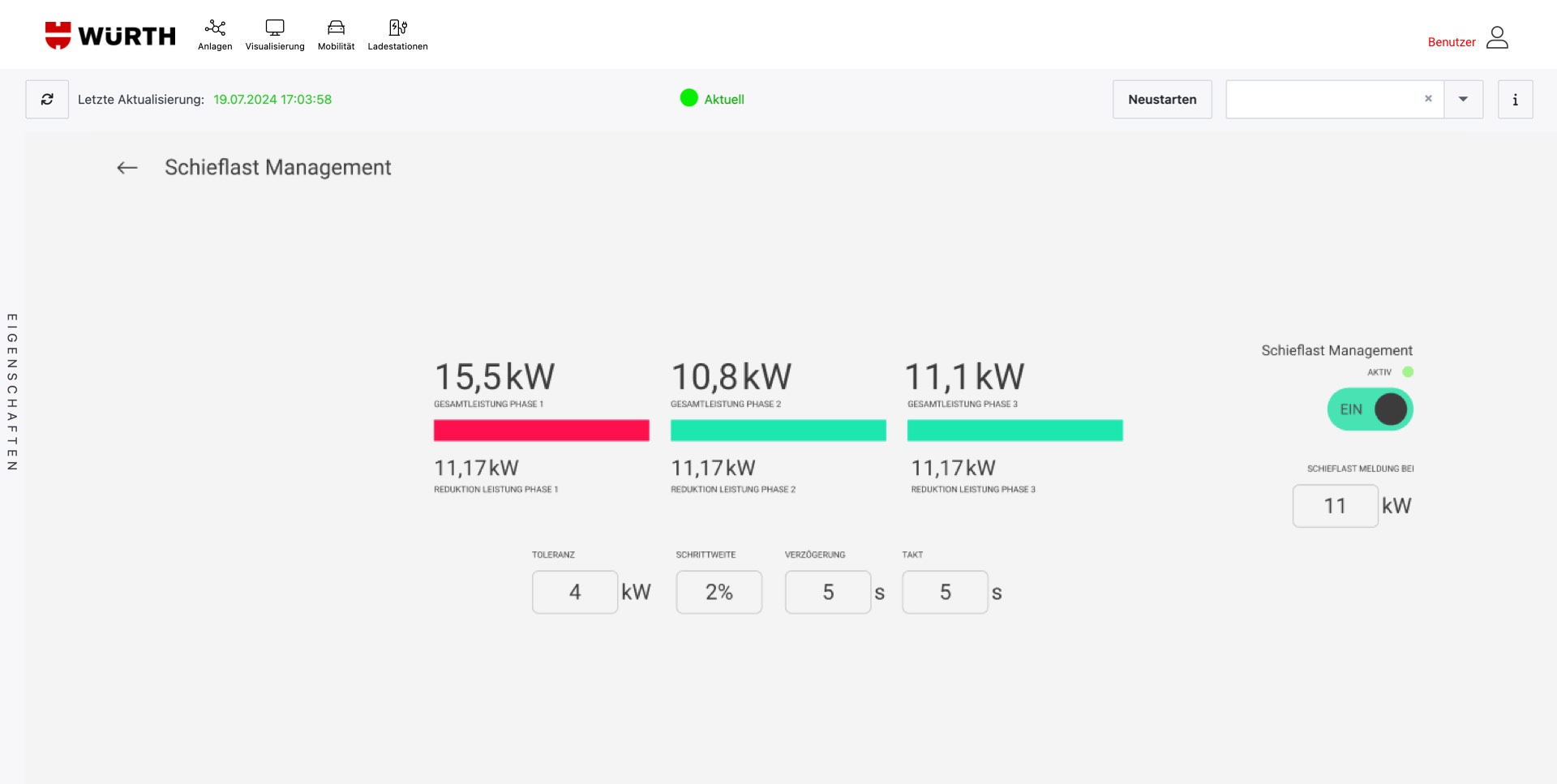

6. Schieflast-Management: Das System überprüft kontinuierlich die Lasten auf den drei Phasen und vergleicht diese mit der eingestellten Toleranz (4 kW). Wenn eine Phase, wie hier Phase 1, zu stark belastet wird, greift das Schieflastmanagement ein, um die Last in kleinen Schritten von 2 % zu reduzieren.

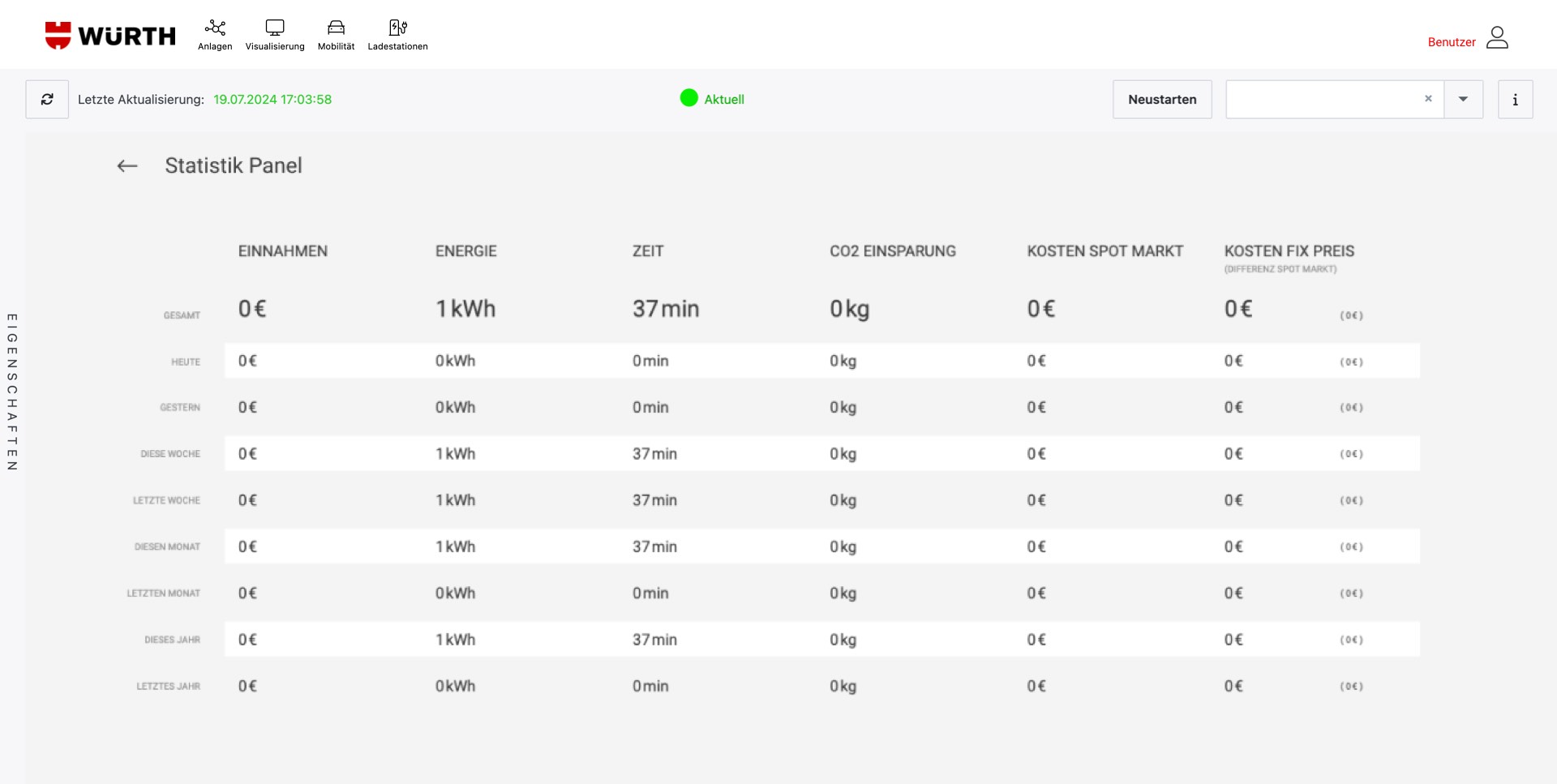

Statistik-Übersicht

1. Einnahmen: Hier werden die Einnahmen aus bezahlten Ladevorgängen summiert.
2. Energie: Gesamte bezogene Energie der Ladeinfrastruktur.
3. Zeit: Summe aller Ladezeiten.
4. CO2 Einsparung: Die Summe des eingesparten CO₂ wird über einen Standardwert pro geladener Kilowattstunde berechnet.
5. Kosten Spotmarkt: Gesamtkosten, falls der Spotmarkt aktiv war.
6. Kosten Fixpreis: Gesamtkosten, falls nur mit dem voreingestellten Fixtarif geladen wurde.
7. Differenz Spotmarkt: Hier wird der Kostenunterschied zwischen dem Spotmarkttarif und dem Fixpreis angezeigt.

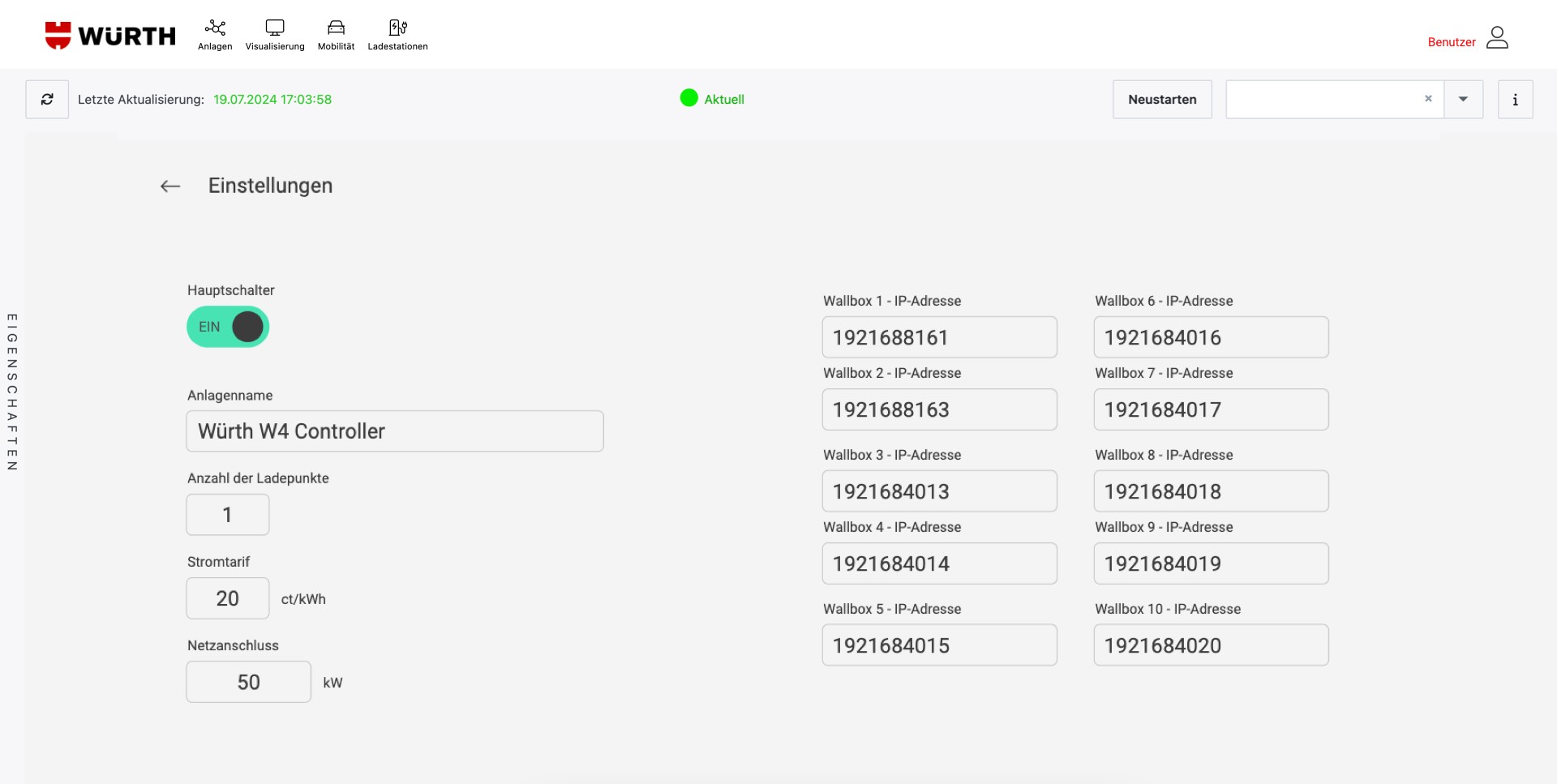

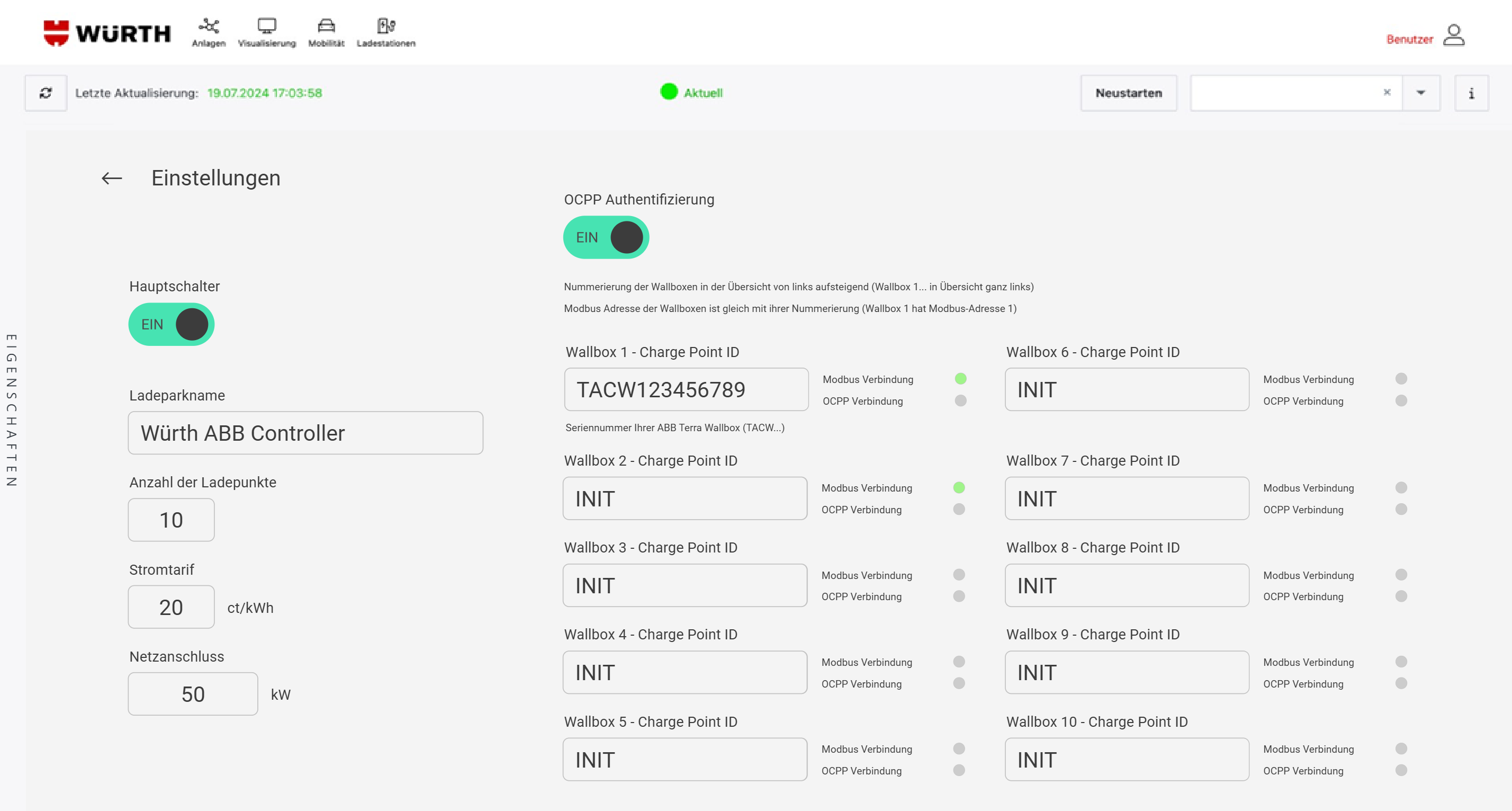

Einstellungen

1. Hauptschalter: Mittels dieses Schalters kann die gesamte Anlage deaktiviert werden.
2. Anlagenname: Dieses Eingabefeld enthält den Namen, der in der Übersicht oben links eingeblendet wird.

3. Des Weiteren werden hier die Anzahl der Ladepunkte, der fixe Stromtarif und die Netzbereitstellung (Netzanschluss) angezeigt.

4. Im rechten Bereich des Screens befinden sich Eingabefelder für die IP-Adressen der einzelnen Ladestationen.


1. Im linken Bereich werden der Status sowie aktuelle Werte für Strom, Wirkleistung und Scheinleistung der gesamten Anlage angezeigt.

2. Darunter befinden sich die aufgezeichneten Gesamtmengen für Netzbezug (Bezug) und Einspeisung (Lieferung).

3. Im rechten Bereich werden diese Werte sowie der Status für jede Phase einzeln aufgelistet.
