Benutzeranleitung EM

Benutzeranleitung EM

Willkommen im Würth Controller

Login


Navigieren Sie zu https://wuerth.charge-os.com/ und loggen Sie sich mit Ihren Zugangsdaten ein. Nach dem Login gelangen Sie zur Visualisierung, wo Ihre Ladeinfrastruktur und Energiedaten dargestellt werden.

Idea
Sollten Sie Ihre Zugangsdaten verloren haben, klicken Sie hier. Wenn Sie Ihre Zugangsdaten nicht erhalten haben oder nicht finden können, kontaktieren Sie Ihren Würth-Vertriebspartner.

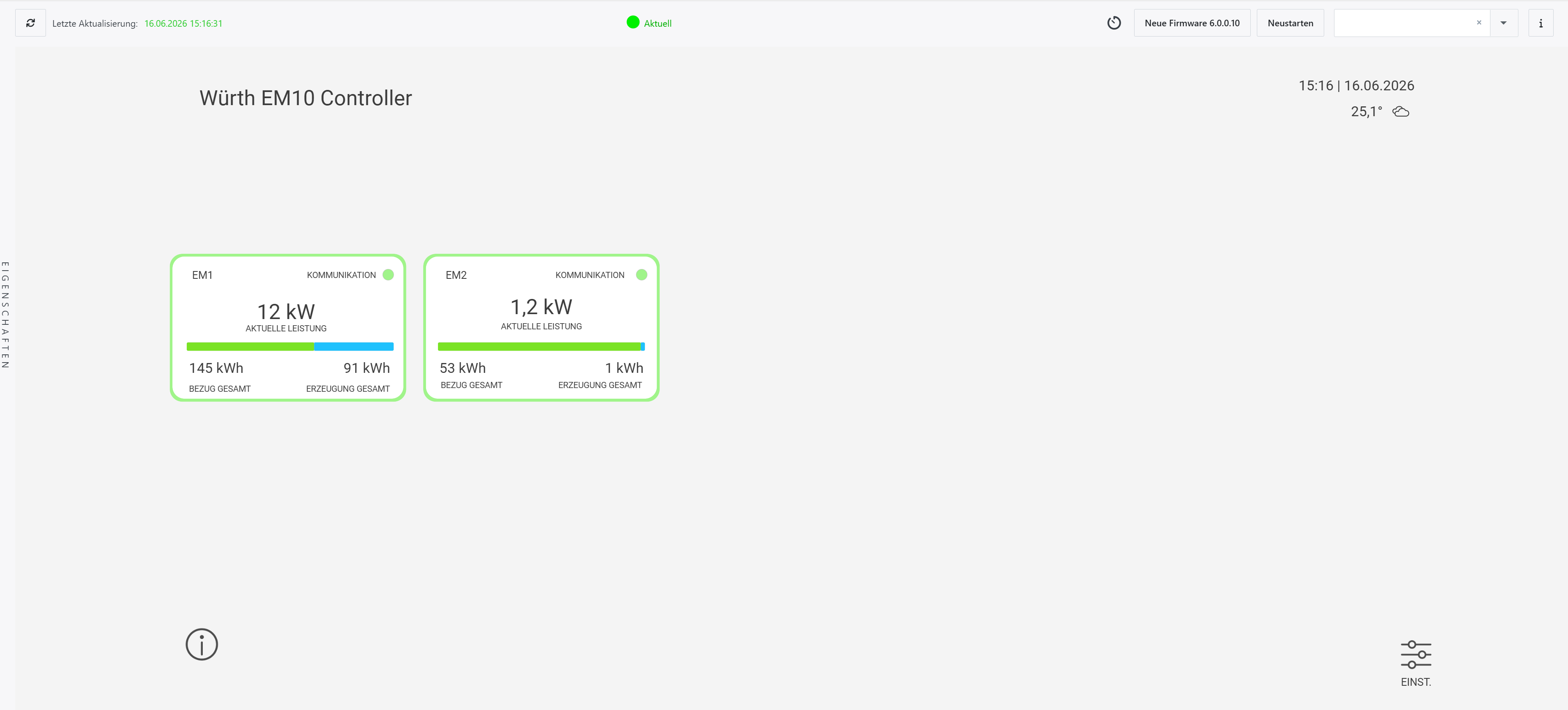

Übersicht

Nach dem Login sehen Sie obige Visualisierung, aufgeteilt in verschiedene Bereiche:

Mitte:

Rechtecke der eingelesenen Würth Zähler (inklusive Würth Controller) mit verschiedenen Daten
  1. Aktuelle Leistung: Aktuelle Gesamtleistung des Zähler.
  2. Bezug Gesamt: Gesamt bezogene Energie des Zählers in kWh.
  3. Erzeugung Gesamt: Gesamt erzeugte Energie des Zählers in kWh.
  4. Verhältnisbalken: Stellt Bezug-Energie in Grün und Erzeugungs-Energie in Blau im Verhältnis dar.
  5. Kommunikation: Signalisiert die Kommunikation mit dem Zähler. (aktive Kommunikation = grün, inaktive Kommunikation = rot)
  6. Bezeichnung: Zeigt die Bezeichnung des Zählers
  7. Farbiger Rahmen: Zeigt, ob aktuell Leistung bezogen oder erzeugt wird (bezogen = grün, erzeugt = blau)
Es wird nur die eingestellte Anzahl an Zählern angezeigt. Die Anzahl der Zähler kann in den Einstellungen geändert werden.
Info

Navigationsbereich (unten rechts):

Hier finden Sie die Navigation zu den Anlagen Einstellungen inkl. Netzwerkeinstellungen.

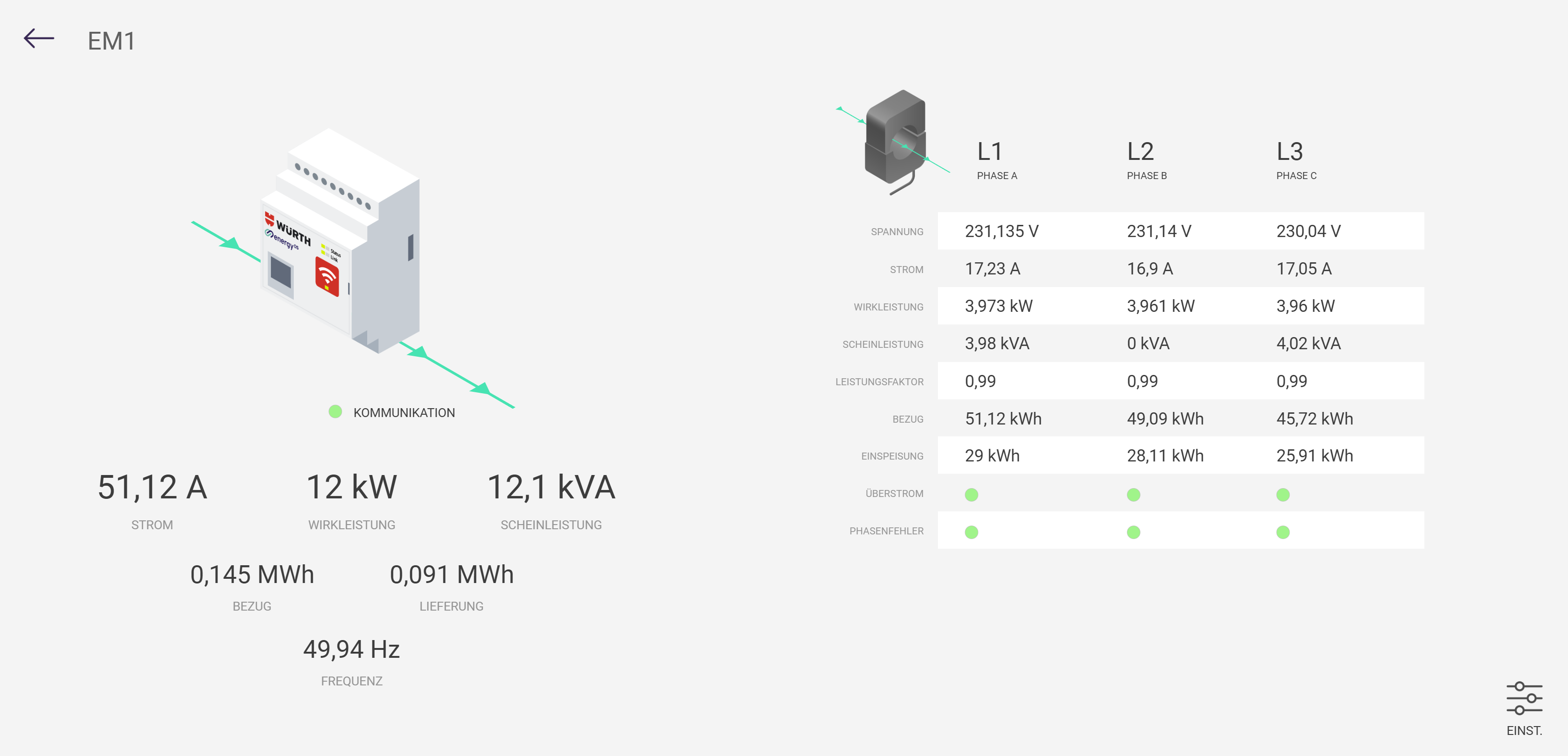

Detailansicht Zähler

Klicken Sie auf einen Zähler in der Übersicht, um zur Detailansicht des Zähler zu gelangen.


Links:

  1. Strom: Aktueller Gesamtstrom des Zählers.
  2. Wirkleistung: Aktuelle Gesamtwirkleistung des Zählers.
  3. Scheinleistung: Aktuelle Gesamtscheinleistung des Zählers.
  4. Bezug: Gesamte bezogene Wirkenergie des Zählers.
  5. Lieferung: Gesamte gelieferte Wirkenergie des Zählers.
  6. Frequenz: aktuell gemessene Frequenz des Zählers
Rechts:
Je 3 Phasen folgende Messwerte:
  1. Spannung: Spannung von Phase zu Neutralleiter
  2. Strom: Aktueller Phasenstrom
  3. Wirkleistung
  4. Scheinleistung
  5. Leistungsfaktor
  6. Bezug: Gesamte bezogene Wirkenergie auf der Phase
  7. Lieferung: Gesamte gelieferte Wirkenergie auf der Phase
  8. Überstrom: Zeigt an, ob ein Überstrom auf dieser Phase erkannt wird. Die Stromschwelle dazu ist in den Einstellungen des Zählers einzustellen. Es kann dazu eine Alarmierung eingestellt werden, welche nach 30s abgesendet anstehenden Alarm ausgesendet wird.
  9. Phasenfehler: Zeigt an, ob die Phase an dem Zähler angeschlossen ist. Wird die Phase für länger als 5 Minuten nicht erkannt, wird ein Phasenfehler angezeigt. Es kann dazu eine Alarmierung eingestellt werden.

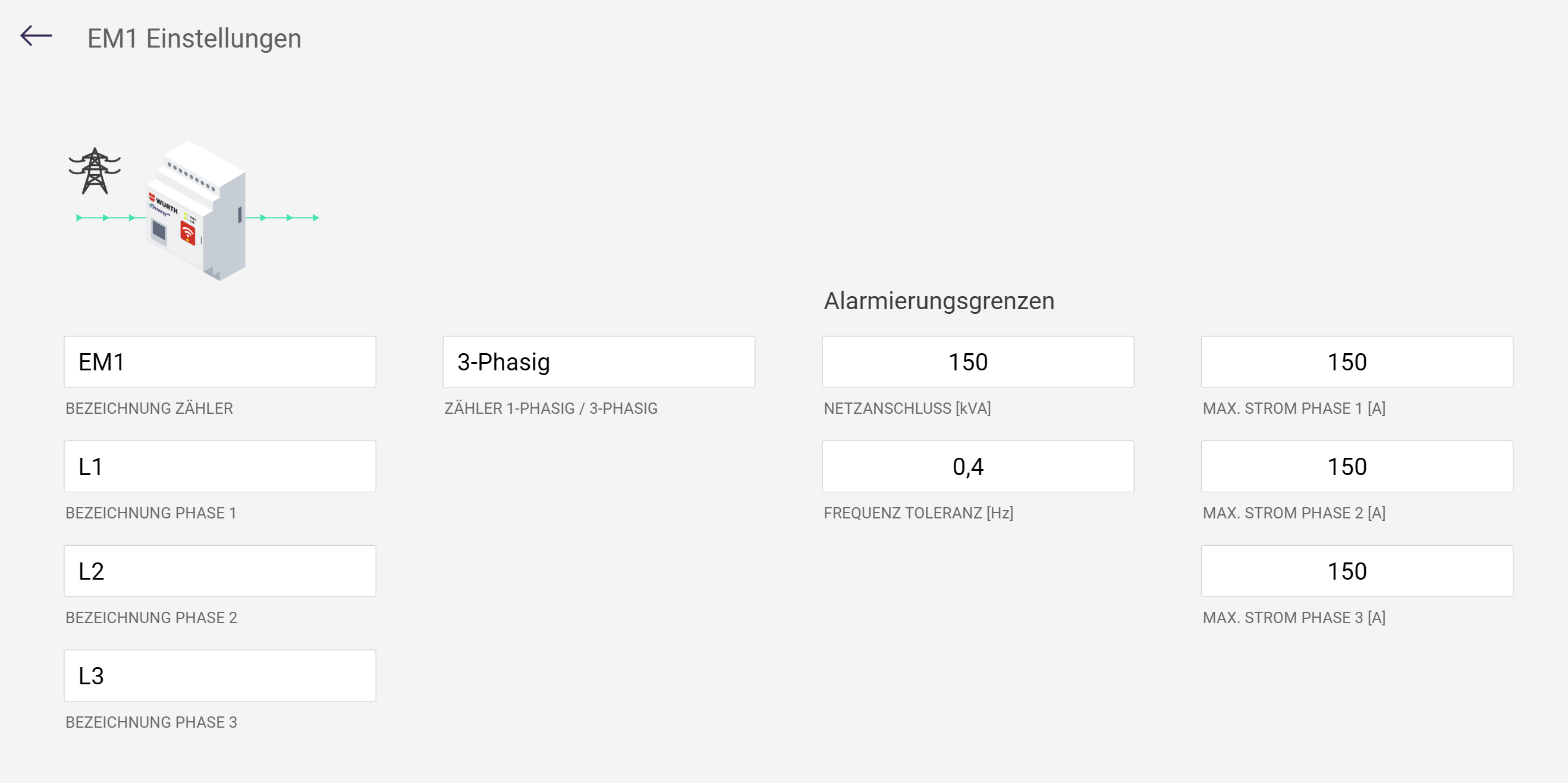

Einstellungen Zähler


Dieser Screen bietet einige Einstellungen zum Zähler.
  1. Bezeichnung Zähler: Ändert die angezeigte Bezeichnung vom Zähler.
  2. Bezeichnung Phase 1: Ändert die angezeigte Bezeichnung von Phase 1.
  3. Bezeichnung Phase 2: Ändert die angezeigte Bezeichnung von Phase 2.
  4. Bezeichnung Phase 3: Ändert die angezeigte Bezeichnung von Phase 3.
  5. Zähler 1-phasig / 3-phasig: Gibt an, ob der Zähler an 1 Phase oder an 3 Phasen angeschlossen wird. Dementsprechend passt sich auch die Detailansicht des Zählers und dessen Einstellungen an.
  6. Netzanschluss [kVA]: Scheinleistungsschwelle, ab der bei Überschreitung für 30s eine Alarmierung ausgeschickt werden kann.
  7. Frequenz Toleranz [Hz]: Frequenzabweichungsschwellen, ab der bei Überschreitung für 30s eine Alarmierung ausgeschickt werden kann.
  8. Max. Strom Phase [A]: Stromschwellen, ab der bei Überschreitung für 30s eine Alarmierung ausgeschickt werden kann.

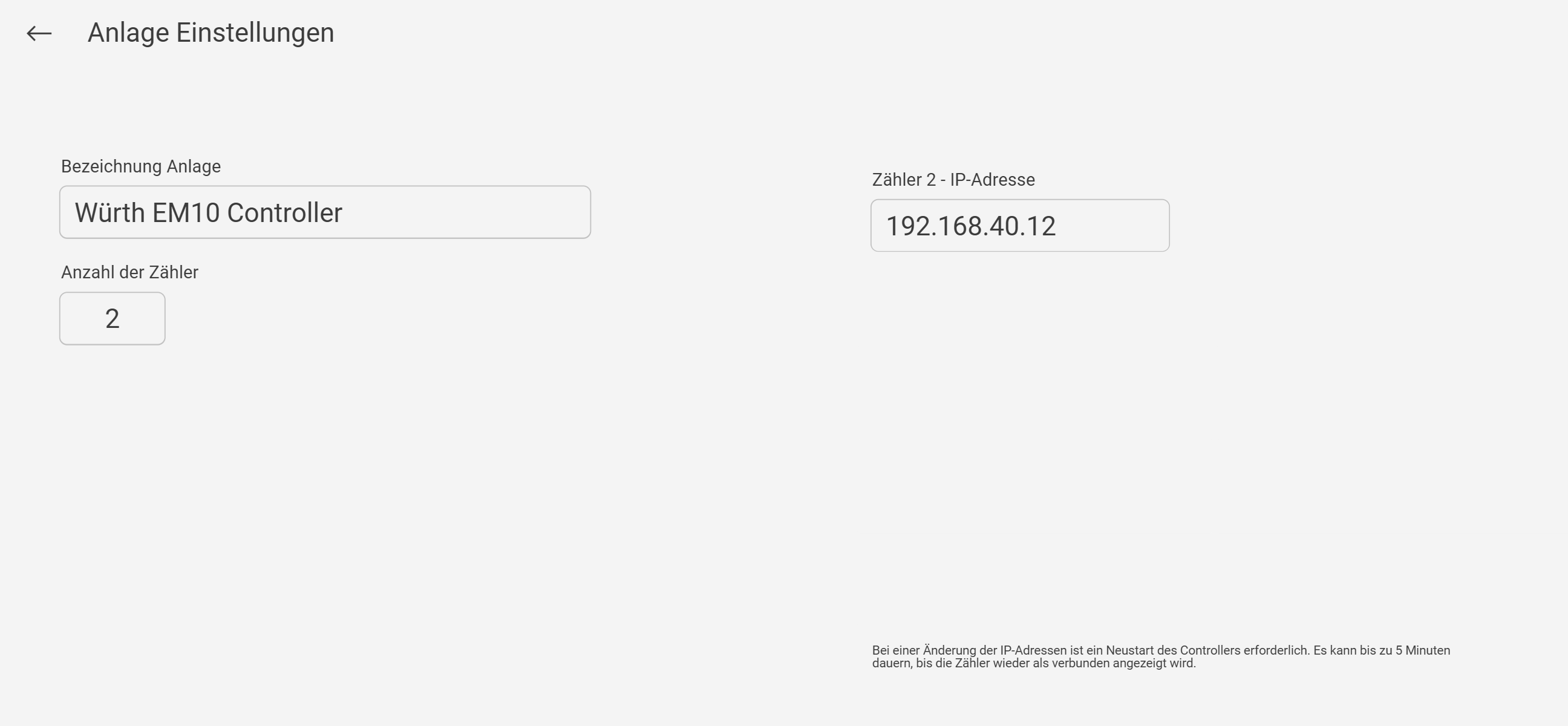

Einstellungen Anlage

Hier befinden sich einige grundlegenden Einstellungen der Anlage.
  1. Bezeichnung Anlage: Dieses Eingabefeld enthält den Namen, der in der Übersicht oben links eingeblendet wird.
  2. Anzahl der Zähler: Die Anzahl der eingebundenen Zähler von 1 - 10. Zähler 1 ist der Würth Controller selber.
Info
Bitte geben Sie die tatsächliche Anzahl der vorhanden Zähler an.
  1. Zähler IP-Adresse: IP-Adresse des Zählers im Netzwerk beginnend ab Zähler 2. Zähler 1 ist der Würth Controller selber, hier wird keine IP-Adresse angegeben werden.
Notes
Bei einer Änderung der IP-Adressen ist ein Neustart des Controllers erforderlich. Es kann bis zu 5 Minuten dauern, bis die Zähler wieder als verbunden angezeigt werden.
